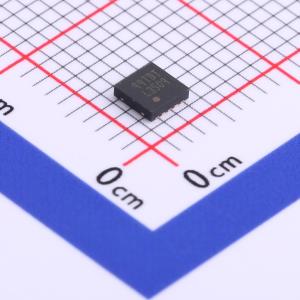

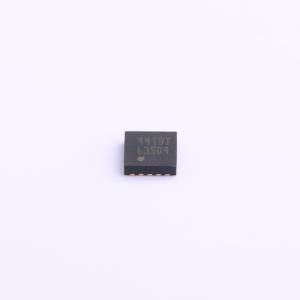

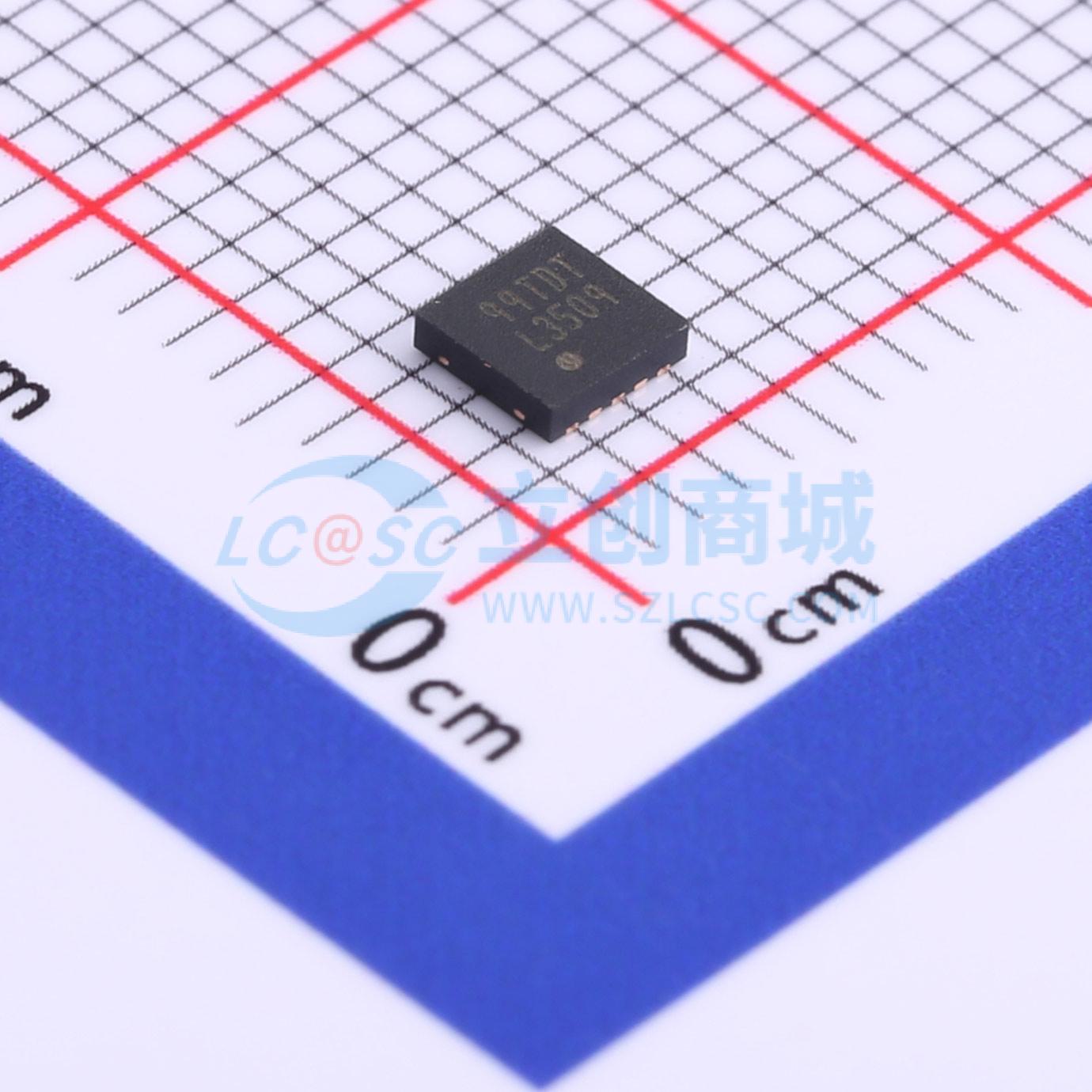

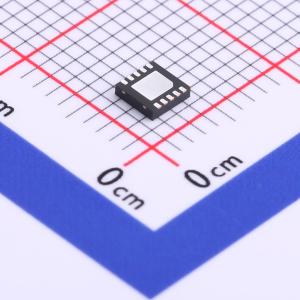

LM3509SD/NOPB

描述: LM3509 用于白光 LED 和/或 OLED 显示屏的高效升压，具有双路电流阱
品牌名称: TI(德州仪器)
商品型号: LM3509SD/NOPB
商品编号: C779350
商品封装: WSON-10-EP(3.1x3.1)
包装方式: 编带
商品毛重: 0.065克(g)

商品参数

商品概述

LM3509是电流模式升压转换器，拥有两个独立输出。第一个输出MAIN是恒流阱，用于驱动串联白光LED；第二个输出SUB/FB可配置，既可以作为驱动串联白光LED偏置的恒流阱，也可以作为反馈引脚设置恒定输出电压，为OLED面板供电。当配置为双输出白光LED偏置电源时，LM3509自适应调节LED串的电源电压，最大化效率，确保电流阱保持稳压，每个输出的最大电流可通过单个外部低功耗电阻设置，I2C兼容接口允许独立调节任意输出的LED电流，可在0到最大电流之间实现32级指数调光。当配置为白光LED加OLED偏置电源时，LM3509可独立同时驱动最多5个白光LED串，并为OLED面板提供最高21V的恒定输出电压。输出过压保护功能可在输出电压升高超过21V时关闭器件，允许使用小尺寸低电压输出电容，LM3509采用小型10引脚增强散热WSON封装，工作温度范围为-40℃到+85℃。存储或操作过程中应采取措施防止MOS栅极静电损坏，内置热关断电路可保护器件免受永久性损坏，热关断在结温150℃（典型值）时触发，在结温140℃（典型值）时解除。

商品特性

集成OLED显示屏电源与LED驱动器
可驱动最多10个30mA的LED
可驱动最多5个20mA的LED，可在40mA下输出最高21V电压
效率超过90
支持32级指数调光步骤
LED串之间电流匹配精度达0.15
内置软启动功能，限制浪涌电流
可实现LED真正关断隔离
输入电压范围为2.7V~5.5V
具备21V过压保护功能
采用1.27MHz固定频率工作
采用薄型10引脚WSON封装，尺寸为3mm×3mm×0.8mm
带有通用输入输出接口
具备低电平有效硬件复位功能
内置有限的ESD保护
内置热关断保护电路

应用领域

便携式设备双显示屏LCD背光
大尺寸LCD背光
OLED面板电源

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	2.7V~5.5V
	开关频率	1.27MHz
	通道数	2
	输出电压	-
	输出电流	30mA

	属性	参数值
	调光	PWM；模拟
	功能特性	过压保护(OVP)；内置软启动；过温保护(OTP)
	工作电压(AC)	-
	拓扑结构	升压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	-
	恒流精度	-
