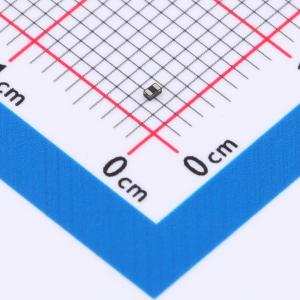

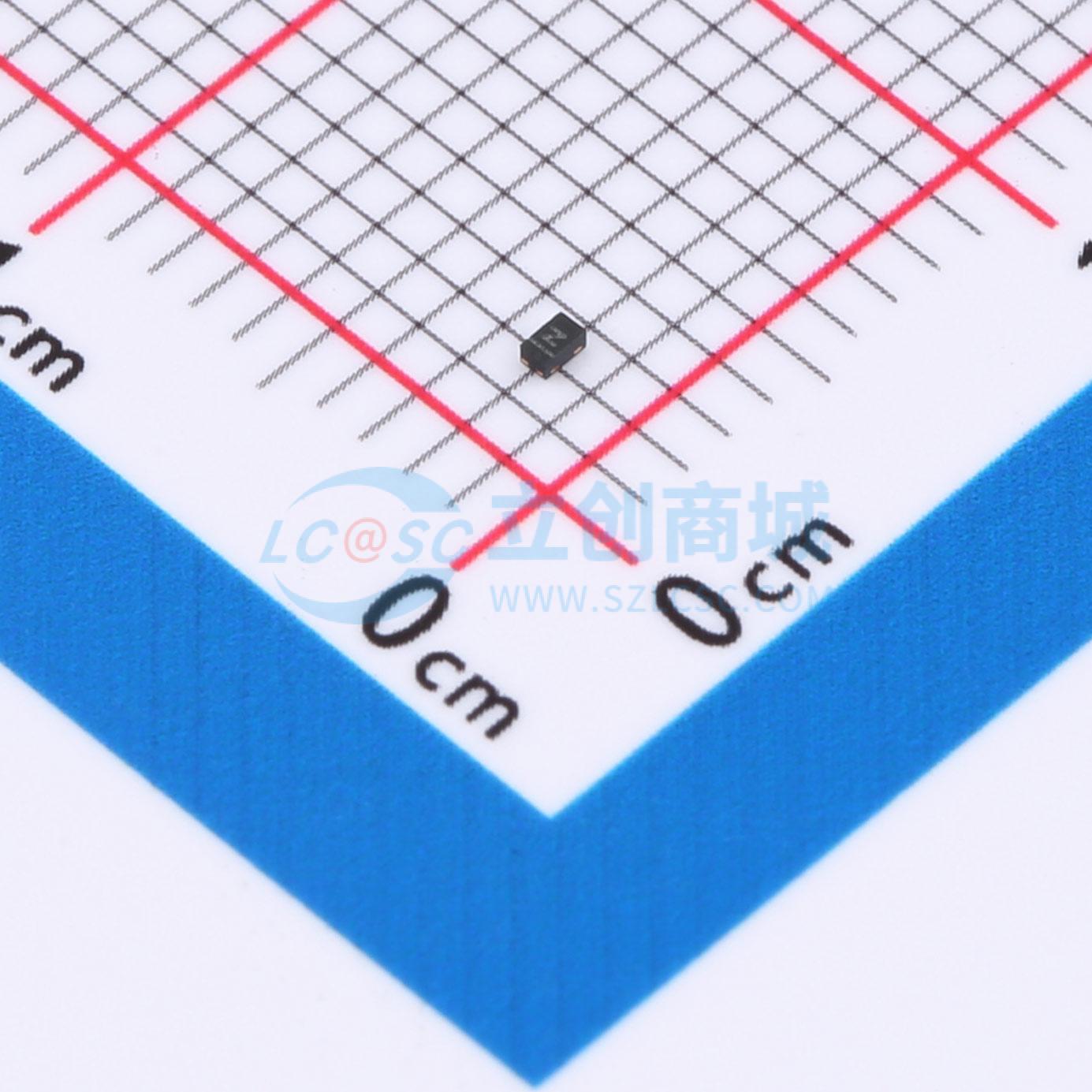

温馨提醒：图片仅供参考，商品以实物为准

SMP1320-040LF

低电阻、低电容塑料封装PIN二极管

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 塑料封装、可表面贴装的PIN二极管，设计用于10 MHz至超过10 GHz的高容量开关应用。这些二极管的低电容（30 V时最大0.3 pF）与低电阻（10 mA时最大0.9 Ω）相结合，使其特别适用于电池供电电路中的高隔离、串联PIN二极管开关。有多种塑料封装和配置可供选择，包括SC-70、小尺寸SC-79和微型SOD-882。
品牌名称: SKYWORKS
商品型号: SMP1320-040LF
商品编号: C7317471
商品封装: 0402
包装方式: 编带
商品毛重: 0.0018克(g)

商品参数

商品概述

SMP1320系列塑料封装、表面贴装PIN二极管，设计用于10 MHz至超过10 GHz的大批量开关应用。这些二极管的低电容（30 V时最大0.3 pF）与低电阻（10 mA时最大0.9 Ω）相结合，使SMP1320系列特别适合用于电池供电电路中的高隔离、串联PIN二极管开关。SMP1320系列有多种塑料封装和配置可供选择，包括SC - 70、小尺寸的SC - 79和微型SOD - 882。

商品特性

电阻：典型值0.75 Ω，@10 mA
电容：典型值0.23 pF，@30 V
封装等级为MSL1，符合JEDEC J - STD - 020标准，可承受260 °C

应用领域

大批量无线应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	通用二极管
	二极管配置	1个独立式
	正向压降(Vf)	850mV@10mA

	属性	参数值
	直流反向耐压(Vr)	50V
	反向电流(Ir)	10uA
	工作结温范围	-65℃~+150℃
