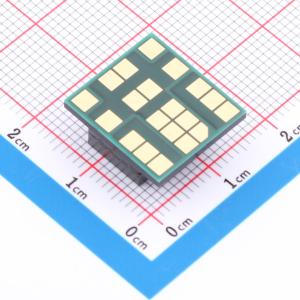

MYSGK02506BRSR
降压型 13.5V~42V 5V~25V 6A 150W
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MYSGK02506BRSR是一款用于嵌入式应用的微型实心块状非隔离式DC-DC电源转换器。其外形极小，尺寸仅为14.7×16.3×7.5 mm。该转换器的输入电压范围为13.5至42Vdc，最大输出电流为6A。基于固定频率同步降压转换器开关拓扑，这款高功率转换效率模块具有可设置的输出电压（5至25Vdc）和开/关控制功能。该转换器还具备欠压锁定（UVLO）和输出短路保护功能。
- 品牌名称
- muRata(村田)
- 商品型号
- MYSGK02506BRSR
- 商品编号
- C7316942
- 商品封装
- SMD,16.3x14.7mm
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 150W | |
| 工作电压(Vin) | 13.5V~42V | |
| 转换效率 | 98% | |
| 输出电压(Vout) | 5V~25V | |
| 输出电流(最大值) | 6A | |
| 特性 | 短路保护 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 3.8kHz | |
| 静态电流(Iq) | 22mA | |
| 纹波噪声 | 50mVp-p | |
| 长度 | 14.7mm | |
| 宽度 | 16.3mm | |
| 高度 | 7.5mm |
商品概述
MYSGK02506BRSR是一款用于嵌入式应用的微型实心块状非隔离式DC-DC电源转换器。其外形极小，尺寸仅为14.7×16.3×7.5 mm。该转换器的输入电压范围为13.5至42Vdc，最大输出电流为6A。基于固定频率同步降压转换器开关拓扑，这款高功率转换效率模块具有可设置的输出电压（5至25Vdc）和开/关控制功能。该转换器还具备欠压锁定（UVLO）和输出短路保护功能。
商品特性
- 输入电压范围：13.5至42Vdc（绝对最大输入电压：50Vdc）
- 可设置输出电压范围：5至25Vdc
- 最大输出电流达6A
- 超小表面贴装封装
- 尺寸：14.7 x 16.3 x 7.5mm
- 高效率：98%（输出电压Vo = 24Vdc时）
- 出色的热降额性能
- 短路保护
- 可编程欠压锁定
- 开/关控制（正逻辑）
- 工作温度范围：-40至+85℃
