SLG46170V引脚图
  • 引脚图
  • 焊盘图

温馨提醒:图片仅供参考,商品以实物为准

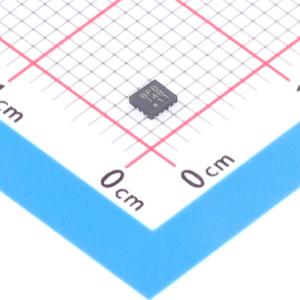

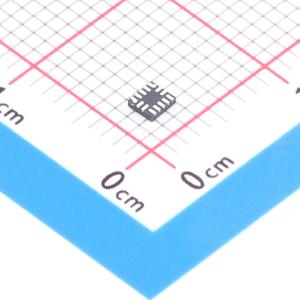

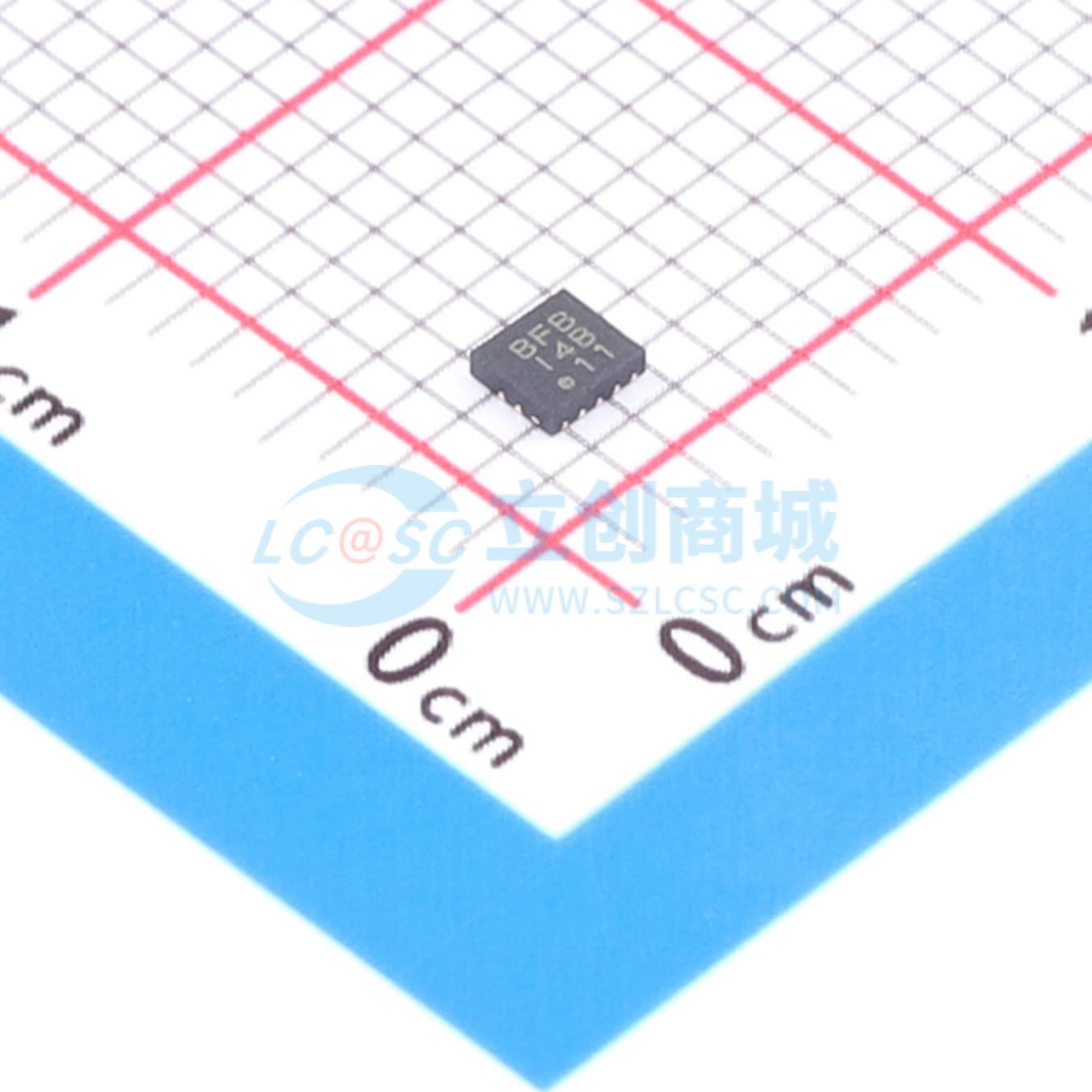

SLG46170V

SLG46170V

SMT扩展库PCB免费打样
私有库下单最高享92折
商品型号
SLG46170V
商品编号
C7316808
商品封装
STQFN-14(2x2.2)​
包装方式
编带
商品毛重
1克(g)

商品参数

属性参数值
商品目录可编程逻辑器件(CPLD/FPGA)
类型其它PLD
属性参数值
工作温度-40℃~+85℃

商品概述

SLG46170为常用混合信号功能提供了一个小巧、低功耗的组件。用户通过编程一次性可编程非易失性存储器来配置SLG46170的互联逻辑、I/O引脚和宏单元,从而创建其电路设计。这款高度通用的器件允许在非常小巧、低功耗的单个集成电路内设计多种混合信号功能。该器件包含的宏单元如下:十五个组合查找表(五个2位LUT、九个3位LUT、一个4位LUT)、两个组合功能宏单元(一个可选触发器/锁存器或2位LUT、一个可选管道延迟或3位LUT)、一个16级/3输出管道延迟、八个计数器/延迟发生器(一个14位延迟/计数器、一个带外部时钟/复位功能的14位延迟/计数器、四个8位延迟/计数器、两个带外部时钟/复位功能的8位延迟/计数器)、六个D触发器/锁存器、一个可编程延迟、两个去毛刺滤波器以及一个RC振荡器。非易失性存储器用于配置SLG46170的连接矩阵布线和宏单元,该存储器为一次性可编程。然而,可使用瑞萨电子的GreenPAK开发工具在不编程NVM的情况下配置连接矩阵和宏单元,以允许进行片上仿真。只要器件保持供电,此配置将在器件上保持有效,并且可以根据需要重写以方便快速设计更改。当设计准备好进行电路内测试时,可以使用相同的GreenPAK开发工具对NVM进行编程并创建用于小批量生产的样品。NVM一旦编程,器件将在其整个生命周期内保留此配置。设计最终确定后,设计文件可转发给瑞萨电子以集成到生产流程中。

商品特性

  • 逻辑与混合信号电路
  • 高度通用的宏单元
  • 读回保护(读锁定)
  • 1.8 V (±5%) 至 5 V (±10%) 供电电压
  • 工作温度范围:-40 °C 至 85 °C
  • 符合RoHS标准 / 无卤
  • 14引脚STQFN封装:2 × 2.2 × 0.55 mm,0.4 mm间距

应用领域

  • 个人计算机与服务器
  • 个人计算机外设
  • 消费电子
  • 数据通信设备
  • 手持与便携式电子设备

数据手册PDF
