SI8631BC-B-IS1引脚图
  • 引脚图
  • 焊盘图

温馨提醒：图片仅供参考，商品以实物为准

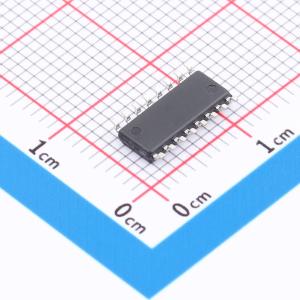

SI8631BC-B-IS1

低功耗三通道数字隔离器

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
超低功耗数字隔离器是CMOS设备，与传统隔离技术相比，在数据速率、传播延迟、功耗、尺寸、可靠性和外部物料清单方面具有显著优势。这些产品的工作参数在较宽的温度范围内和整个设备使用寿命内保持稳定，便于设计且性能高度一致。所有设备版本均具有施密特触发器输入，具有高抗噪性，仅需VDD旁路电容。支持高达150 Mbps的数据速率，所有设备的传播延迟均小于10 ns
品牌名称
SKYWORKS
商品型号
SI8631BC-B-IS1
商品编号
C7315735
商品封装
SOIC-16​
包装方式
管装
商品毛重
0.487克(g)

商品参数

属性参数值
商品目录数字隔离器
正向通道数2
反向通道数1
最大数据速率150Mbps
默认输出低电平
隔离电压(Vrms)3750
属性参数值
CMTI(kV/us)50kV/us
传播延迟(tpd)8ns
功能特性上电复位；失效安全输出
工作电压(VCCA)2.5V~5.5V
工作电压(VCCB)2.5V~5.5V
工作温度-40℃~+125℃

应用领域

  • 工业自动化系统

  • 医疗电子

  • 隔离开关电源

  • 隔离ADC、DAC

  • 电机控制

  • 电力逆变器

  • 通信系统

  • 车载充电器

  • 电池管理系统

  • 充电站

  • 牵引逆变器

  • 混合动力电动汽车

  • 纯电动汽车

数据手册PDF

放大查看下载PDF
