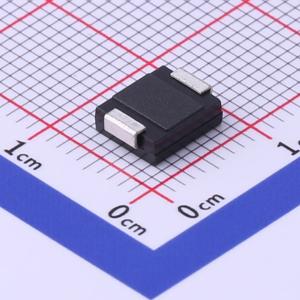

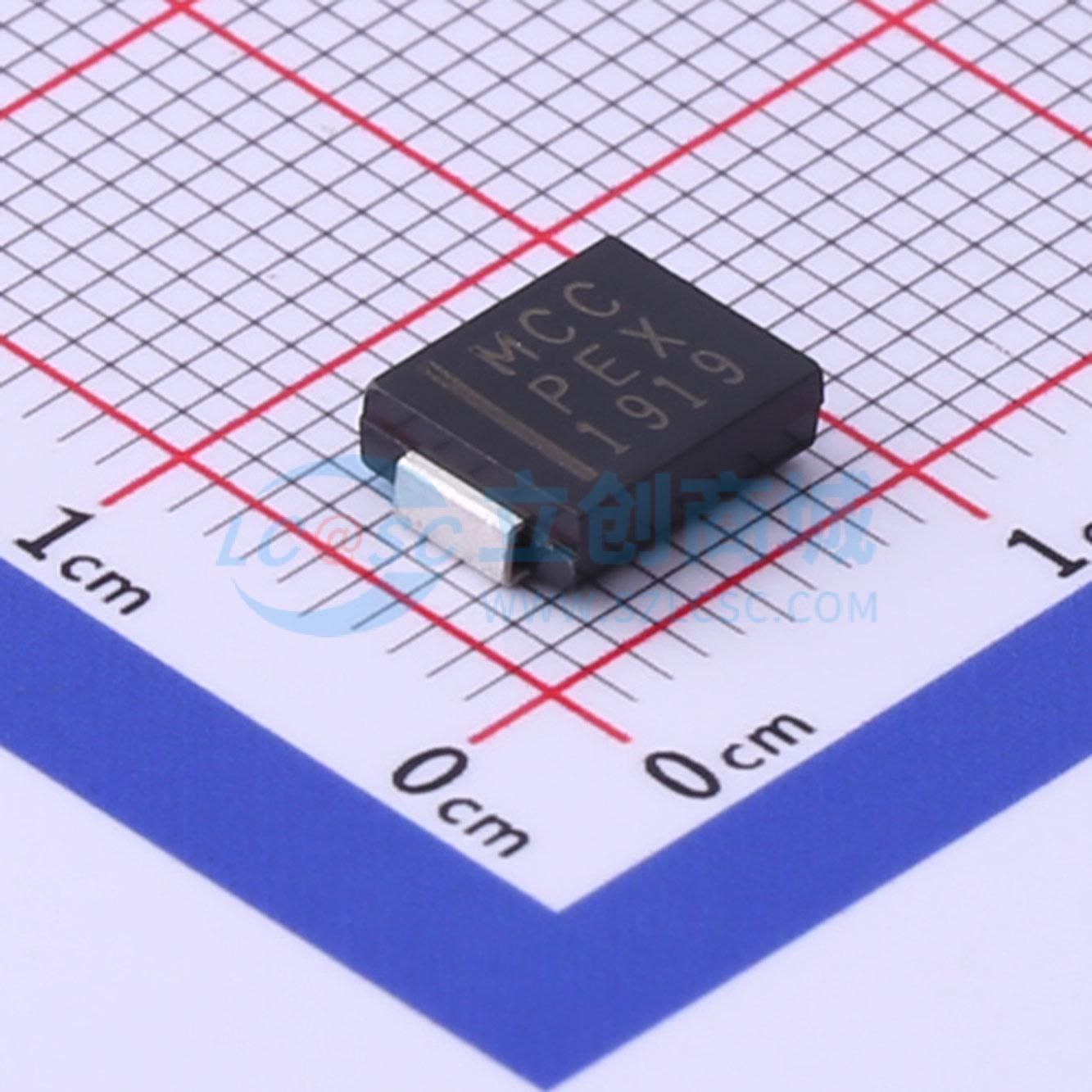

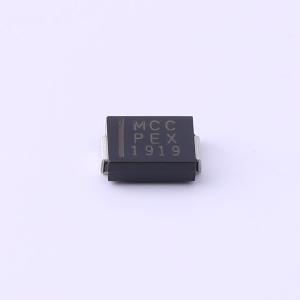

温馨提醒：图片仅供参考，商品以实物为准
SMLJ22AHE3-TP
单向TVS 22V截止 峰值浪涌电流：84.4A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：AEC-Q101认证。 适用于表面贴装应用，以优化电路板空间。 内置应力消除。 玻璃钝化结。 出色的钳位能力。 重复率（占空比）：0.5%。 快速响应时间：典型值小于1ps（从0V到最小击穿电压）。 典型反向漏电流：高于10V时小于1μA。 高温焊接：引脚260℃/10秒。 无卤“绿色”器件。 湿度敏感度等级1。 对于双向器件，在部件编号后缀加“C”。 环氧树脂符合UL 94 V-0阻燃等级。 无铅涂层/符合RoHS标准
- 品牌名称
- MCC(美微科)
- 商品型号
- SMLJ22AHE3-TP
- 商品编号
- C779111
- 商品封装
- SMC
- 包装方式
- 编带
- 商品毛重
- 0.61克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 22V | |
| 钳位电压 | 35.5V | |
| 峰值脉冲电流(Ipp) | 84.4A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 3kW@10/1000us | |
| 击穿电压 | 24.4V | |
| 反向电流(Ir) | 2uA | |
| 类型 | TVS |
商品特性
- 通过 AEC-Q101 认证
- 适用于表面贴装应用，以优化电路板空间
- 内置应力释放结构
- 玻璃钝化结
- 出色的钳位能力
- 重复率（占空比）：0.5%
- 快速响应时间：从 0V 到最小击穿电压（BV Min）的典型响应时间小于 1ps
- 在 10V 以上时，典型漏电流（ID）小于 1μA
- 无卤素，“绿色”器件
- 湿度敏感度等级 1
- 对于双向器件，在零件编号后缀添加“C”，例如：5% 容差的 SMLJ10CAHE3
- 环氧树脂符合 UL 94 V-0 阻燃等级
- 无铅涂层/符合 RoHS 标准
