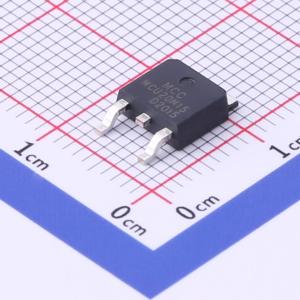

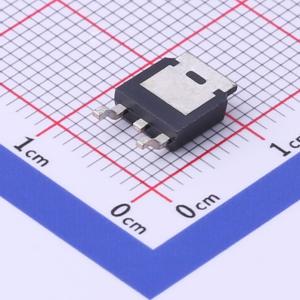

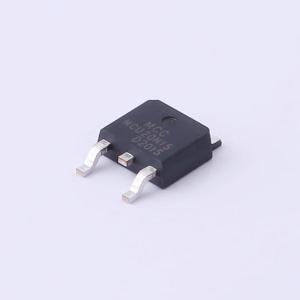

MCU20N15-TP
N沟道 耐压:150V 电流:20A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MCC(美微科)
- 商品型号
- MCU20N15-TP
- 商品编号
- C779012
- 商品封装
- DPAK
- 包装方式
- 编带
- 商品毛重
- 0.65克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 类型 | N沟道 | |
| 漏源电压(Vdss) | 150V | |
| 连续漏极电流(Id) | 20A | |
| 功率(Pd) | 68W | |
| 导通电阻(RDS(on)@Vgs,Id) | 59mΩ@10V,10A |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)@Id) | 4.5V@250uA | |
| 栅极电荷(Qg@Vgs) | 12nC@10V | |
| 输入电容(Ciss@Vds) | 600pF@75V | |
| 反向传输电容(Crss@Vds) | 10.8pF@75V | |
| 工作温度 | -55℃~+175℃@(Tj) |
商品特性
- 出色的栅极电荷与RDS(ON)乘积(品质因数)
- 极低的导通电阻RDS(ON)
- 环氧树脂符合 UL 94 V-0 阻燃等级
- 湿气敏感度等级 1
- 可应要求添加后缀“-HF”提供无卤产品
- 无铅涂层/符合 RoHS 标准(后缀“P”表示符合 RoHS 标准。详见订购信息)
应用领域
- 移动设备中的电池管理
- 电池开关
- 负载开关
- 功率放大器（PA）开关
