- 引脚图
- 焊盘图
温馨提醒：图片仅供参考，商品以实物为准

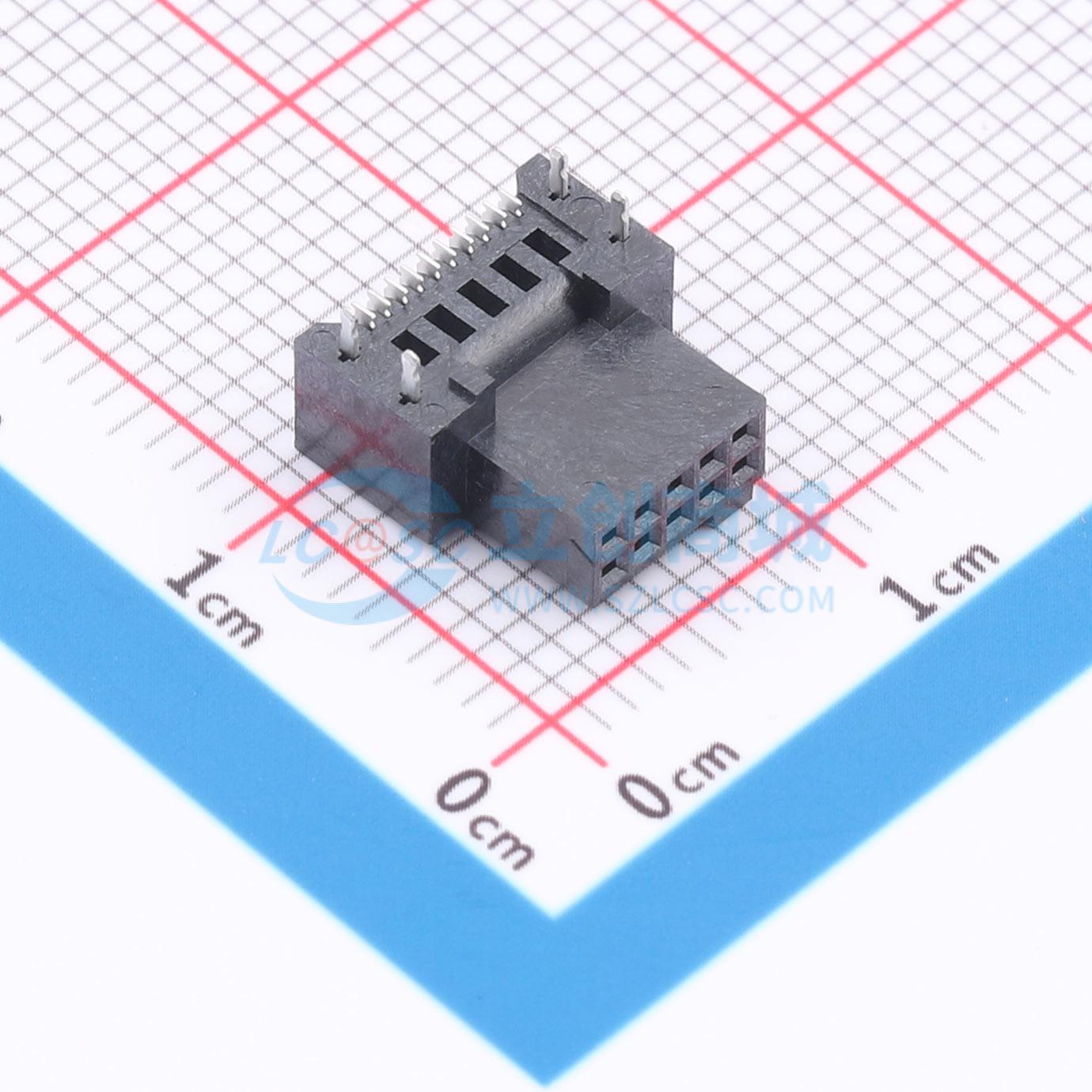

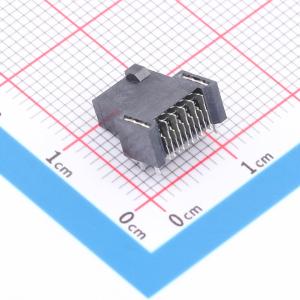

SFM-105-02-L-DH-TR
间距:1.27mm 卧贴
- 品牌名称
- SAMTEC
- 商品型号
- SFM-105-02-L-DH-TR
- 商品编号
- C7309661
- 商品封装
- SMD,P=1.27mm,卧贴
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 排母 | |
| 间距 | 1.27mm | |
| 行距 | 1.27mm | |
| 安装方式 | 卧贴 | |
| 排数 | 双排 | |
| 总孔位数 | 10P |
| 属性 | 参数值 | |
|---|---|---|
| 额定电流 | 3.2A | |
| 额定电压 | 250V | |
| 塑高 | 4.65mm | |
| 触头镀层 | 锡 | |
| 工作温度 | -55℃~+125℃ |
商品特性
- 额定电流：3.2 A（每行一个引脚供电）
- 额定电压：250 VAC
- 工作温度范围：-55°C ~ +125°C
- 工作湿度范围：高达90% ~ 95%（根据EIA - 364 - 31）
- 基于3 dB插入损耗
- 系统阻抗：单端50欧姆，差分对100欧姆
- 螺钉拧紧要求：螺钉必须以0.060的增量拧紧，左右交替；将紧固件拧紧至最大8英寸盎司
- 最大回流次数：部件在最高260°C的元件温度下可承受三次回流
- 模板厚度：0.006英寸（0.15 mm）
- 回流环境：建议在回流过程中使用低氧环境（通常通过注入氮气实现）以提高可焊性
