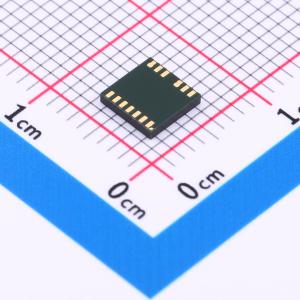

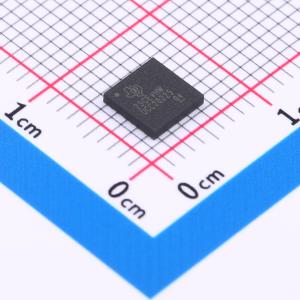

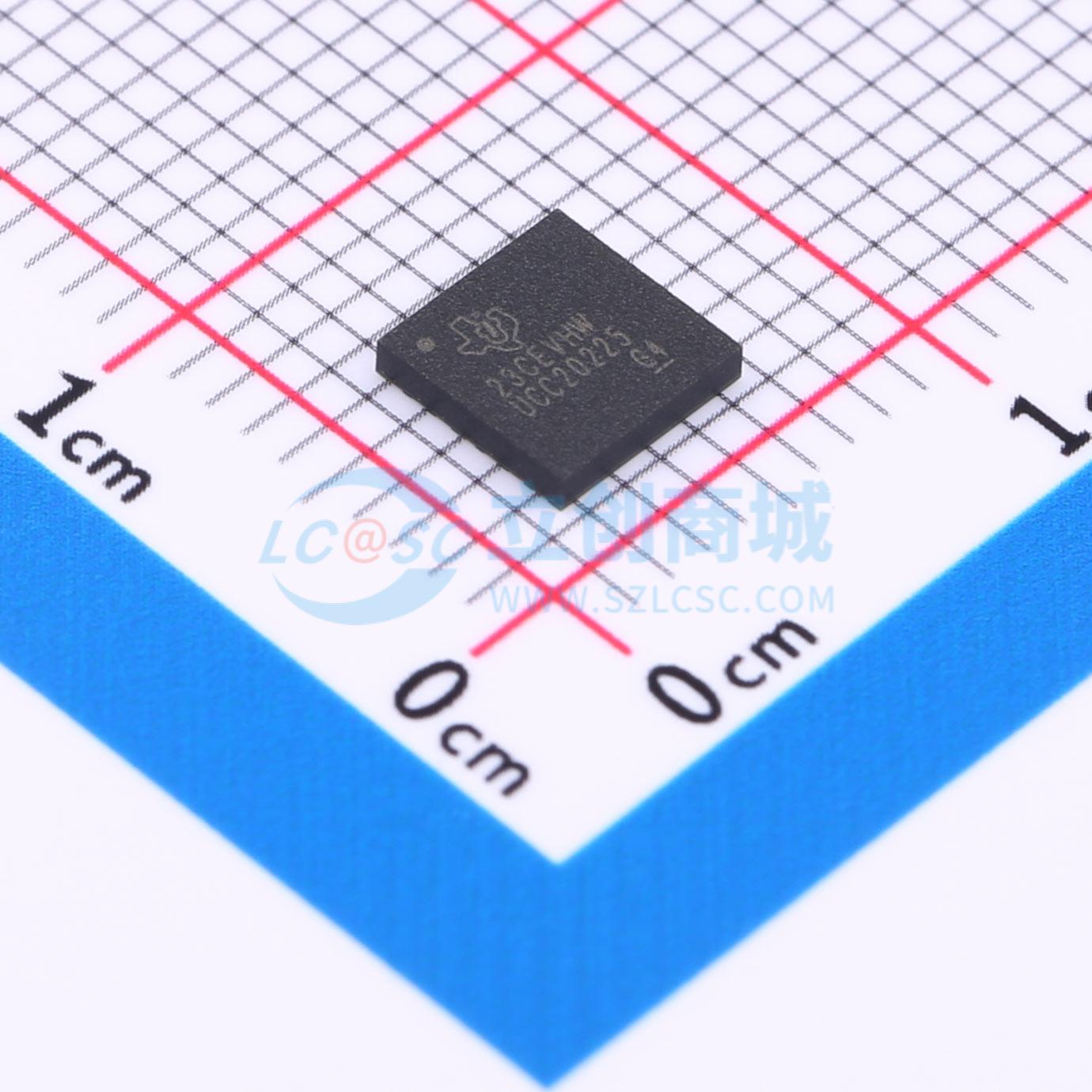

UCC20225NPLR

采用LGA封装的单输入隔离式双通道栅极驱动器

描述: 具有单 PWM 输入、8V UVLO 且采用 LGA 封装的 2.5kVrms、4A/6A 双通道隔离式栅极驱动器 13-VLGA -40 to 125
品牌名称: TI(德州仪器)
商品型号: UCC20225NPLR
商品编号: C778751
商品封装: VLGA-13(5x5)
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

	属性	参数值
	商品目录	隔离式栅极驱动器
	隔离电压(Vrms)	2500
	负载类型	IGBT；MOSFET
	通道数	2
	输入侧工作电压	3V~18V
	拉电流(IOH)	4A
	灌电流(IOL)	6A
	工作温度	-40℃~+130℃@(Tj)
	上升时间(tr)	16ns

	属性	参数值
	下降时间(tf)	12ns
	传播延迟 tpLH	30ns
	传播延迟 tpHL	30ns
	输入高电平(VIH)	1.6V~2V
	输入低电平(VIL)	0.8V~1.2V
	静态电流(Iq)	2000uA
	CMTI(kV/us)	100kV/us
	驱动侧工作电压	9.2V~25V

商品概述

UCC20225 是一款隔离式单输入、双输出栅极驱动器，可在 5mm x 5mm LGA-13 封装中提供 4A 峰值拉电流和 6A 峰值灌电流。该器件旨在以一流的传播延迟和脉宽失真度驱动功率晶体管，频率最高可达 5MHz。输入侧通过一个 2.5kV RMS 隔离栅与两个输出驱动器隔离，共模瞬态抗扰度 (CMTI) 的最小值为 100V/ns。两个输出侧驱动器之间的内部功能隔离支持高达 700V DC 的工作电压。 UCC20225 通过 DT 引脚上的电阻器支持可编程死区时间 (DT)。禁用引脚在设为高电平时可同时关断两个输出，在保持开路或接地时允许器件正常运行。安全相关认证：符合 DIN V VDE V 0884-11:2017-01 标准的 3535V PK 隔离符合 UL 1577 标准且长达 1 分钟的 2500VRMS 隔离通过 GB4943.1-2011 CQC 认证

商品特性

单输入，双输出，并具有可编程死区时间
节省空间的 5mm x 5mm LGA-13 封装
19ns 典型传播延迟
5ns 最大延迟匹配度
6ns 最大脉宽失真度
CMTI 大于 100V/ns

应用领域

服务器、电信、IT 和工业基础设施交流/直流电源
电机驱动器和直流/交流光伏逆变器
HEV 和 BEV 电池充电器
