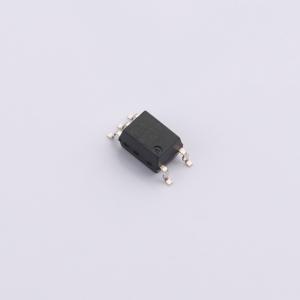

温馨提醒：图片仅供参考，商品以实物为准
RV1S9160ACCSP-100V#SC0
RV1S9160ACCSP-100V#SC0
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- RV1S9160ACCSP-100V#SC0
- 商品编号
- C7304142
- 商品封装
- SOIC-5-175mil
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 2.7V~5.5V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 60kV/us | |
| 传输速率 | 15Mbps | |
| CTR-电流传输比 | - | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟 tpLH | 60ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | - | |
| 输入阈值电流(FH) | 2mA | |
| 输出电流 | 10mA | |
| 耗散功率(Pd) | 200mW | |
| 输出电压 | 6V | |
| 正向压降(Vf) | 1.55V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 6mA | |
| 功能特性 | - |
商品概述
RV1S9160A是一款高速开关达15Mbps的光耦合器，具有低电平有效输出逻辑，其输入侧为AIGaAs LED，输出侧为带光电二极管的集成电路。该产品可在3.3V/5V电源下实现低电流运行，具有高抗噪共模抑制比（CMR），最小值为50kV/μs，并且可在高达TA = 125°C的逻辑接口电路中高温运行。
商品特性
- 高速通信（15Mbps）
- 高温运行（-40至 +125°C）
- 高共模（dv/dt）耐受性（CMH、CML = ±50kV/μs 最小值）
- 高隔离电压（BV = 3750V r.m.s.）
- 低输入驱动电流（IFHL = 2.0mA 最大值）
- 低电压电源运行（VDD = 2.7V ~ 5.5V）
- 低脉冲宽度失真（PWD = 20ns 最大值）
- 卷带产品订购编号：RV1S9160ACCCSP - 100x#KC0：每卷2500个
- 无铅产品
- 通过安全标准认证：UL：UL1577，双重保护；CSA：CAN/CSA - C22.2 No.62368 - 1，基本绝缘；VDE：DIN EN 60747 - 5 - 5（可选）
应用领域
- 工业逆变器
- 交流伺服
- 工厂自动化网络
- 测量
- 控制设备
