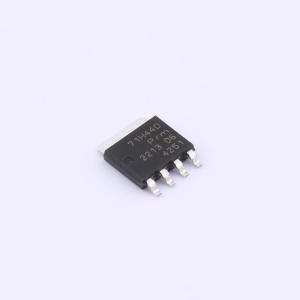

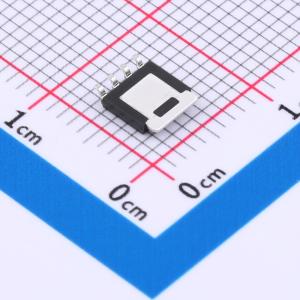

BUK7Y1R4-40H/C5X
BUK7Y1R4-40H/C5X
- 品牌名称
- Nexperia(安世)
- 商品型号
- BUK7Y1R4-40H/C5X
- 商品编号
- C7272162
- 商品封装
- LFPAK56
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 120A | |
| 导通电阻(RDS(on)) | 1.7mΩ@10V | |
| 耗散功率(Pd) | 294W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.4V | |
| 栅极电荷量(Qg) | 96nC@10V | |
| 输入电容(Ciss) | 6.142nF | |
| 反向传输电容(Crss) | 393pF | |
| 工作温度 | -55℃~+175℃ |
商品特性
- 完全符合AEC-Q101汽车级标准
- 额定温度达175°C,适用于对散热要求高的环境
- Trench 9超结技术:
- 缩小单元间距,在相同尺寸下降低导通电阻RDSon,提高功率密度和效率
- 与标准TrenchMOS相比,改善了安全工作区(SOA)和雪崩能力
- 栅源阈值电压VGS(th)范围窄,便于MOSFET并联
- LFPAK鸥翼引脚:
- 具有高电路板级可靠性,在热循环过程中能吸收机械应力,与传统QFN封装不同
- 可进行可视(自动光学检测AOI)焊接检查,无需昂贵的X射线设备
- 易于焊接,形成良好的机械焊点
- LFPAK铜夹技术:
- 提高可靠性,降低热阻Rth和导通电阻RDSon
- 增加最大电流承载能力,改善电流分布
应用领域
- 12 V汽车系统
- 电机、灯具和电磁阀控制
- 启停微混合动力应用
- 变速箱控制
- 超高性能功率开关
