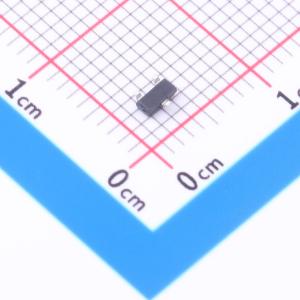

MA4E1340B1-287T

电压:70V 电流:200mA

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: MACOM
商品型号: MA4E1340B1-287T
商品编号: C7297659
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.032克(g)

商品参数

商品概述

MA4E1340系列是一款硅中势垒肖特基二极管，适用于混频器、检测器和限幅器电路。这些二极管还适用于50Ω和75Ω系统的反并联、并联功率浪涌保护电路。MA4E1340系列肖特基二极管有SOT - 23（287封装样式）、SOT - 323（1146封装样式）、SC - 79（1279封装样式）和SOD 323（1141封装样式）塑料封装。这些封装以卷带形式提供，用于自动拾取和放置组装，以及表面贴装到电路板上，产品编号后缀的“T”表示这一点。这些70V硅中势垒肖特基二极管适用于从直流到6GHz工作频段的检测器、限幅器、混频器和浪涌保护应用。

商品特性

RF与微波中势垒硅70V肖特基二极管
提供单二极管、串联对或未连接对配置
薄型表面贴装塑料封装
无铅
符合RoHS标准，可承受260°C回流焊

应用领域

混频器、检测器、限幅器电路；50Ω和75Ω系统的反并联、并联功率浪涌保护电路；从直流到6GHz工作频段的检测器、限幅器、混频器和浪涌保护应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	肖特基二极管
	二极管配置	1对串联式
	正向压降(Vf)	1V@15mA
	直流反向耐压(Vr)	70V

	属性	参数值
	整流电流	200mA
	反向电流(Ir)	200nA@50V
	工作结温范围	-
	非重复峰值浪涌电流 (Ifsm)	200mA
