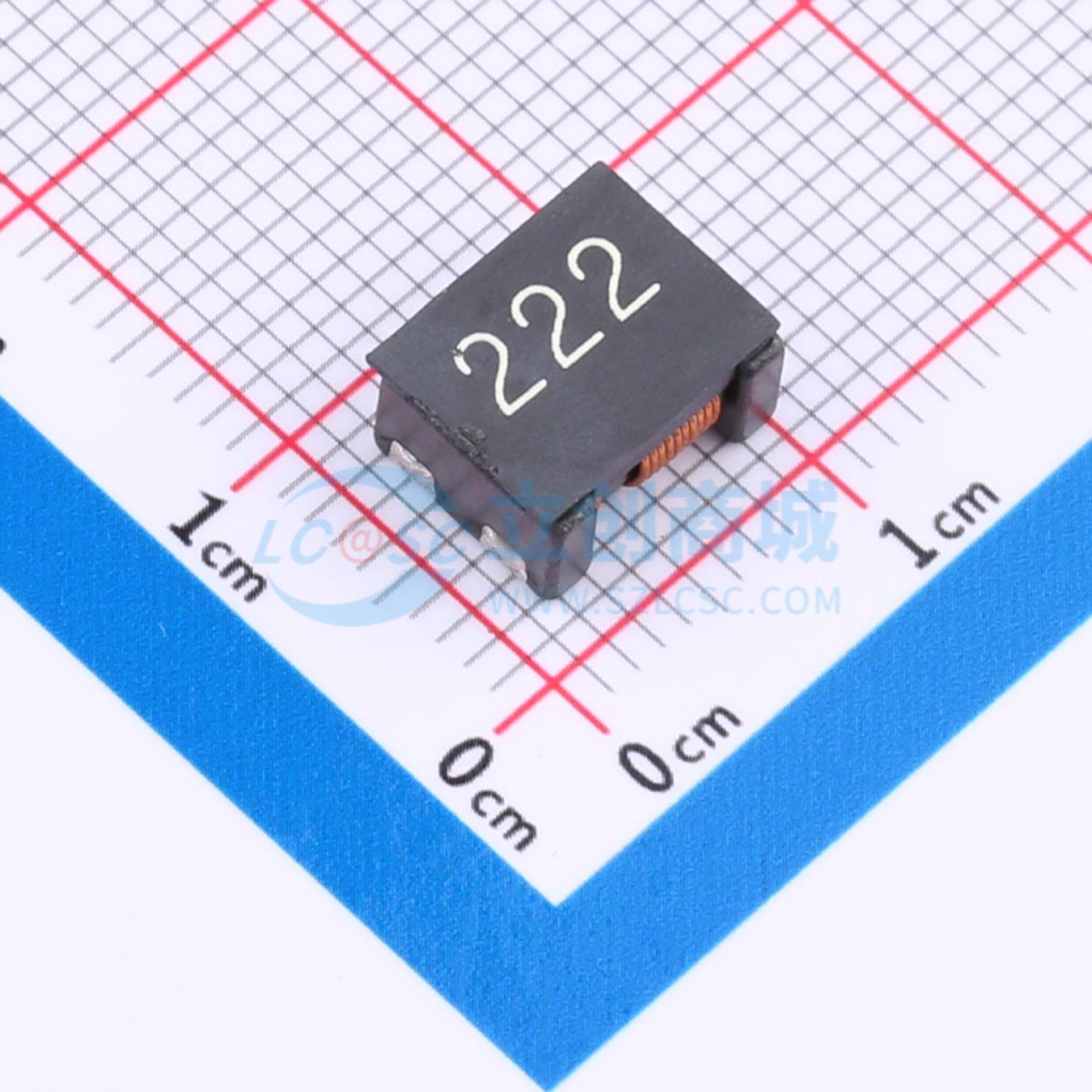

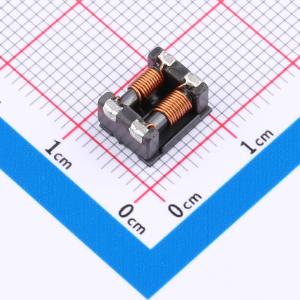

LCM9070-222
贴片共模电感
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 贴片共模电感 贴片安装方式，良好的高频滤波性能，绝缘阻抗：Z=10.0kΩ
- 品牌名称
- FC(方成)
- 商品型号
- LCM9070-222
- 商品编号
- C7295672
- 商品封装
- SMD-4P,9.5x7mm
- 包装方式
- 编带
- 商品毛重
- 1.395714克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 共模滤波器 | |
| 通道数 | 2 | |
| 电感@频率 | - | |
| 额定电流 | 4A | |
| 阻抗@频率 | 2.2kΩ@100MHz | |
| 额定电压 | 80V |
| 属性 | 参数值 | |
|---|---|---|
| 额定电压(AC) | - | |
| 耐电压 | - | |
| 直流电阻(DCR) | 28mΩ | |
| 工作温度 | - | |
| 绝缘电阻 | 10MΩ |
商品概述
- 一款用于大电流应用的片式共模滤波器。在100MHz时，共模阻抗超过300至1000Ω，能大幅抑制噪声。
- 能够处理任何片式共模滤波器中的最大电流（高达10A）。
- 考虑了高度和尺寸，形成了紧凑轻便的扼流线圈，适用于便携式设备减小尺寸和重量所需的小型化。
- 产品不含铅，也支持无铅焊接。
- 本产品不包含计划纳入RoHS的受管制物质。
商品特性
- LCM实现了大尺寸和高电流
- 高阻抗和出色的频率特性
- 自电磁屏蔽
- 低磁通量泄漏
应用领域
- 用于任何电子设备的电源线噪声抑制。
- 用于相对大型电子设备（如笔记本电脑、独立文字处理器等）的适配器/电池线噪声抑制。
