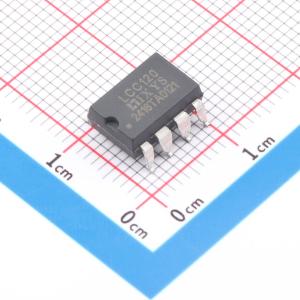

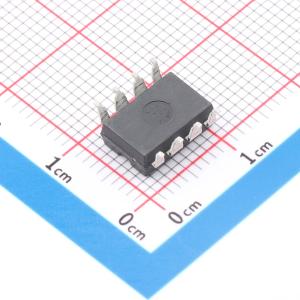

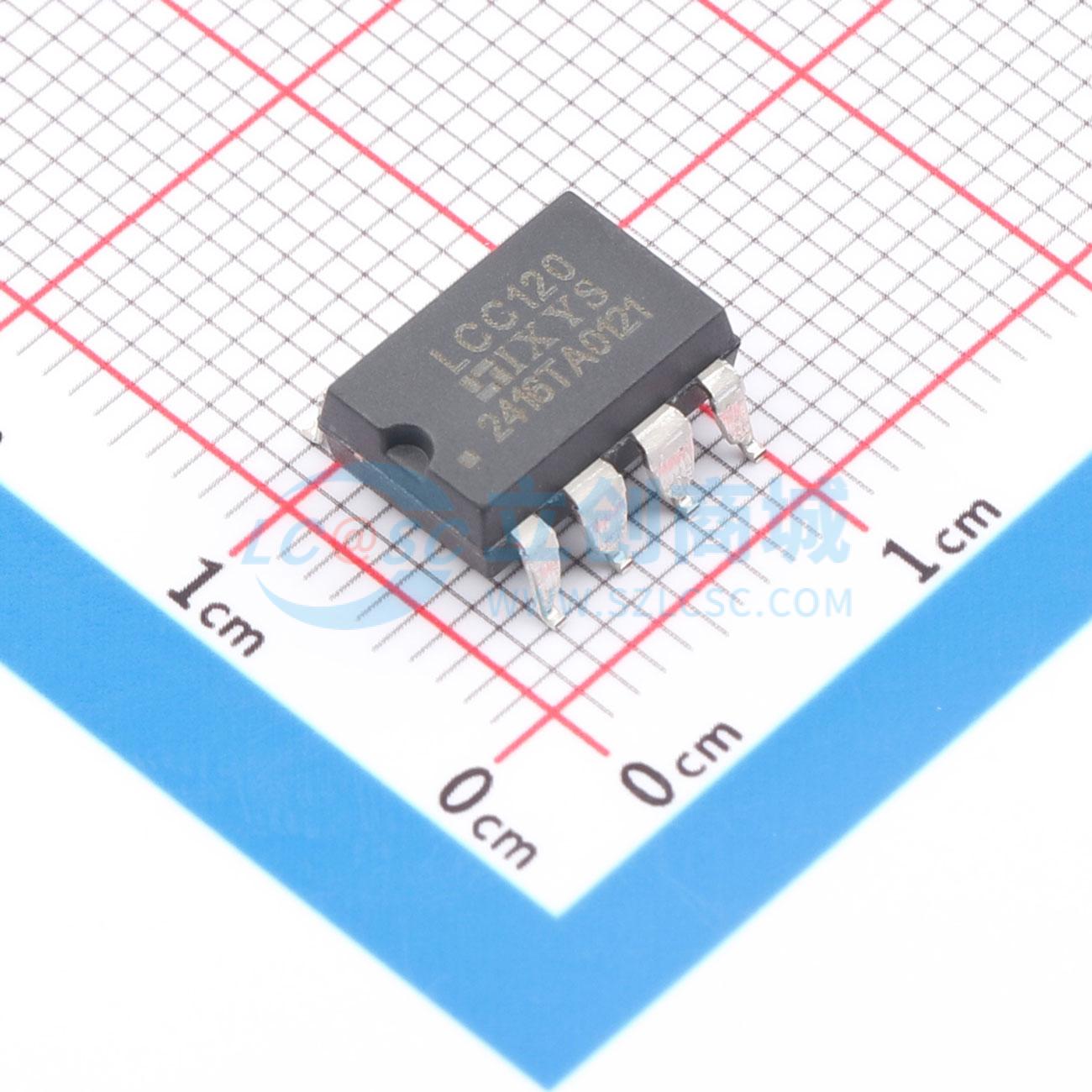

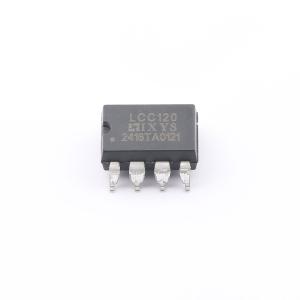

LCC120STR
1-Form-C固态继电器，适用于峰值负载电流处理，可在两条不同线路间切换信号，8引脚封装节省空间
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- LCC120STR
- 商品编号
- C7295330
- 商品封装
- SMD-8P
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(MOS输出) | |
| 触点形式 | 一组转换:1C(单刀双掷-转换) | |
| 连续负载电流 | 170mA | |
| 负载电压 | - | |
| 正向压降(Vf) | 1.42V | |
| 正向电流(If) | 10mA | |
| 导通电阻 | 16Ω | |
| 隔离电压(Vrms) | 3.75kV |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(Ton) | 5ms | |
| 截止时间(Toff) | 5ms | |
| 输入类型 | DC | |
| 工作温度 | -40℃~+85℃ | |
| 总功耗(Pd) | 800mW | |
| 绝缘电阻 | - | |
| 功能特性 | - |
商品概述
LCC120P 是一个250V、170mA、20Ω、1-Form-C继电器。它非常适合注重峰值负载电流处理能力的应用。该器件适用于需要在两条不同线路之间切换信号的应用。小巧的8引脚封装使其成为1-Form-C电磁继电器（EMR）的理想节省空间替代品。
应用领域
- 电信通信
- 电信交换
- 尖端/环路电路
- 调制解调器切换（笔记本、便携本、掌上型）
- 挂机开关
- 号码脉冲
- 地址启动
- 振铃注入
- 测试仪器
- 多路复用器
- 数据采集
- 电子交换
- 输入/输出子系统
- 表计（瓦时、水、气）
- 医疗设备—患者/设备隔离
- 安全
- 工业控制
