温馨提醒：图片仅供参考，商品以实物为准

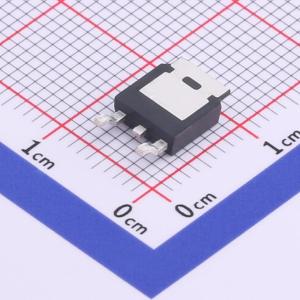

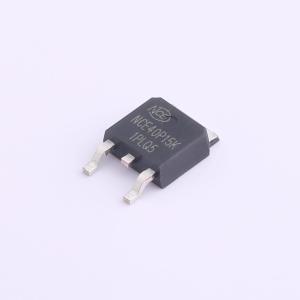

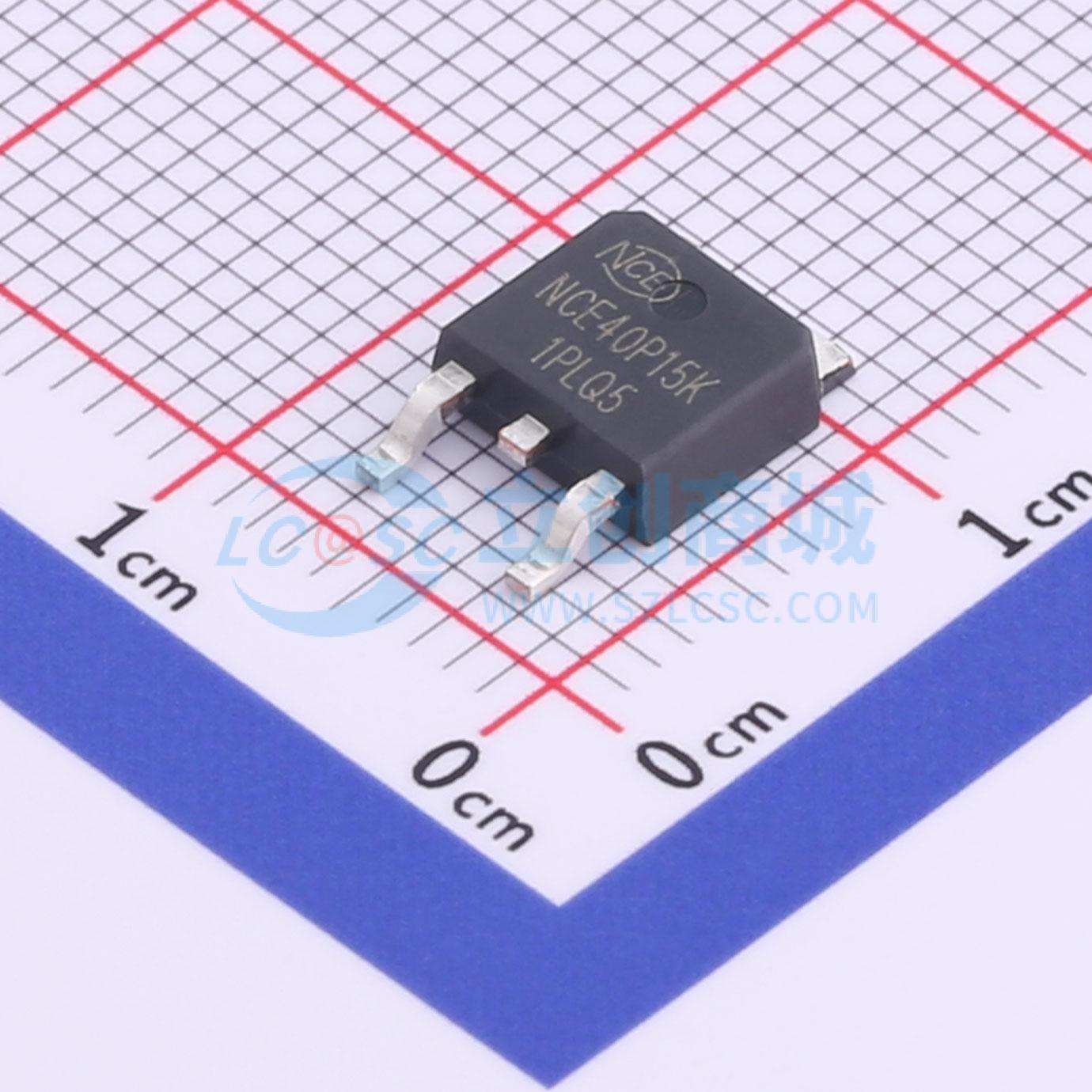

NCE40P15K
1个P沟道 耐压:40V 电流:15A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE40P15K
- 商品编号
- C775788
- 商品封装
- TO-252-2
- 包装方式
- 编带
- 商品毛重
- 0.38克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 15A | |
| 导通电阻(RDS(on)) | 29mΩ@10V,15A | |
| 耗散功率(Pd) | 50W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.5V | |
| 栅极电荷量(Qg) | 25nC@10V | |
| 输入电容(Ciss) | 930pF@20V | |
| 反向传输电容(Crss) | 35pF@20V | |
| 工作温度 | -55℃~+175℃@(Tj) |
商品概述
NCE40P15K采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的RDS(ON)。该器件非常适合用作负载开关或用于PWM应用。
商品特性
- VDS = -40V，ID = -15A
- 在VGS = -10V时，RDS(ON) < 35mΩ
- 在VGS = -4.5V时，RDS(ON) < 45mΩ
- 高密度单元设计，实现超低Rdson
- 具备完整的雪崩电压和电流特性
- 出色的封装，散热性能良好
应用领域
- 负载开关-PWM应用
