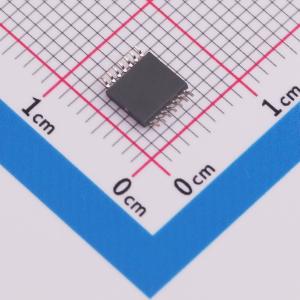

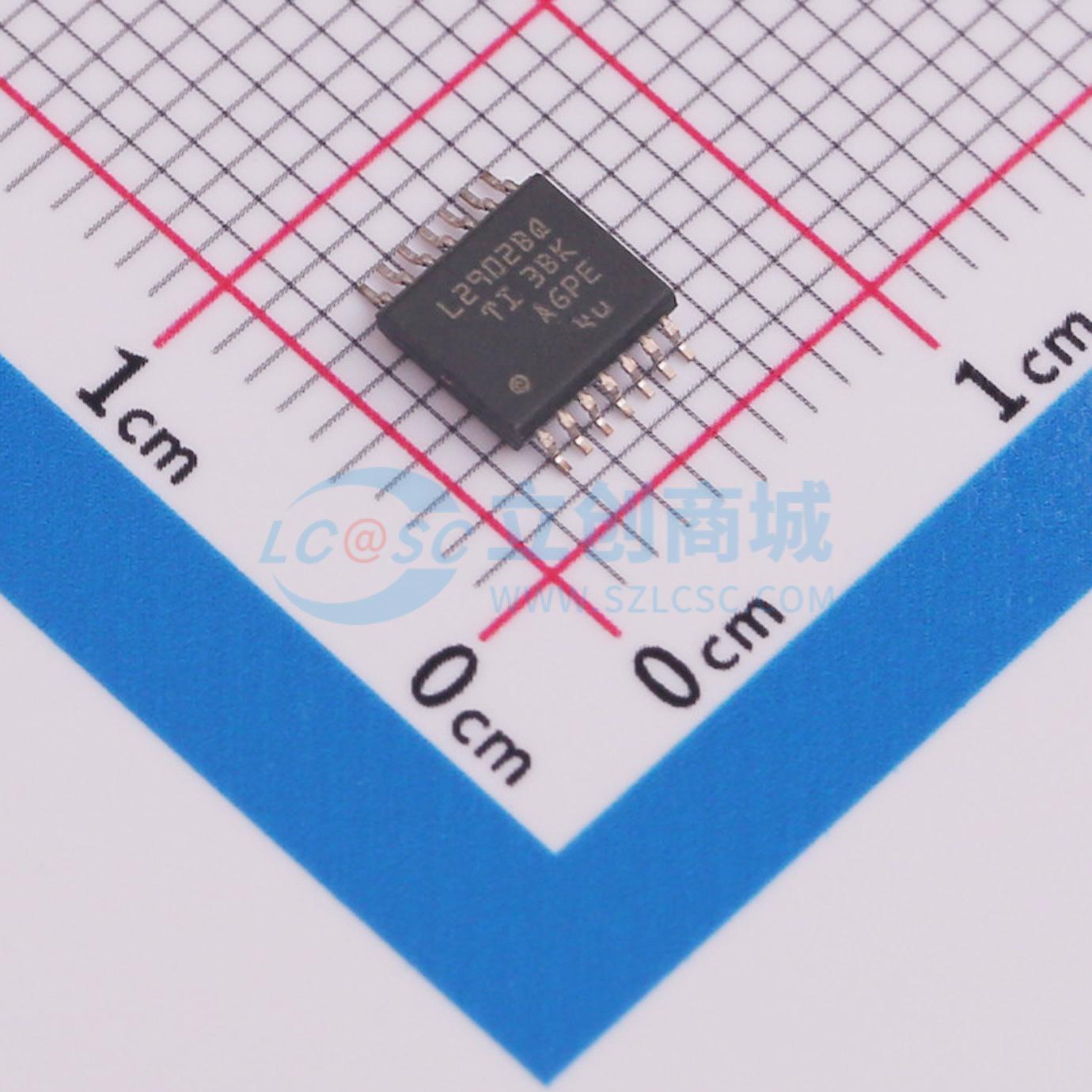

温馨提醒：图片仅供参考，商品以实物为准

LM2902BQPWRQ1

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: LM2902BQPWRQ1
商品编号: C7294752
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.204克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	4
	最大电源宽度(Vdd-Vss)	36V
	轨到轨	-
	增益带宽积(GBW)	-
	输入失调电压(Vos)	3mV
	输入失调电压温漂(Vos TC)	4uV/℃
	压摆率(SR)	500V/ms
	输入偏置电流(Ib)	35nA

	属性	参数值
	输入失调电流(Ios)	-
	输入电压噪声密度(eN)	35nV/√Hz@1kHz
	共模抑制比(CMRR)	80dB
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	-
	输出电流	-
	工作温度	-40℃~+125℃
	单电源电压	3V~36V

商品概述

LM2902-Q1、LM2902B-Q1和LM2902BA-Q1是符合AEC-Q100规范、适用于汽车应用的行业标准运算放大器。LM2902B-Q1和LM2902BA-Q1是LM2902-Q1的下一代版本，包含四个高压（36V）运算放大器。LM2902B-Q1和LM2902BA-Q1为对成本敏感的应用提供了出色的价值，其特性包括低失调（分别最大为3mV和2mV）、共模输入范围至地以及高差分输入电压能力。

LM2902B-Q1和LM2902BA-Q1通过增强的特性简化了电路设计，如单位增益稳定性、典型值为0.3mV的较低失调电压和典型值为240µA的较低静态电流。高ESD（1kV，HBM）以及集成的EMI和RF滤波器使LM2902B-Q1和LM2902BA-Q1器件能够用于汽车市场中最恶劣、环境挑战最大的应用。

输出电压与输入电压之比 = (1 + 反馈电阻/增益电阻) × (1 / (1 + 电阻1 × 电容1 × 复频率)) 单极点低通滤波器

商品特性

符合AEC Q-100汽车应用标准
- 温度等级1：-40°C至+125°C
- 器件HBM ESD分类为2
- 器件CDM ESD分类为C5
宽电源范围：
- 3V至36V（LM2902B-Q1和LM2902BA-Q1）
- 3V至32V（LM2902KV和LM2902KAV）
- 3V至26V（其他所有产品）
25°C时最大输入失调电压：
- 2mV（LM2902BA-Q1和LM2902KAV）
- 3mV（LM2902B-Q1）
- 7mV（其他所有产品）
内部RF和EMI滤波器（LM2902B-Q1和LM2902BA-Q1）
每通道典型电源电流为175µA
单位增益带宽为1.2MHz
共模输入电压范围包括负电源电压
差分输入电压范围等于最大额定电源电压

应用领域

汽车照明
车身电子
汽车主机
远程信息处理控制单元
紧急呼叫（eCall）
被动安全：制动系统
电动汽车/混合动力电动汽车：
- 逆变器和电机控制
- 车载（OBC）和无线充电器
- 电池管理系统（BMS）
