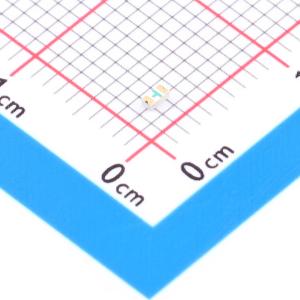

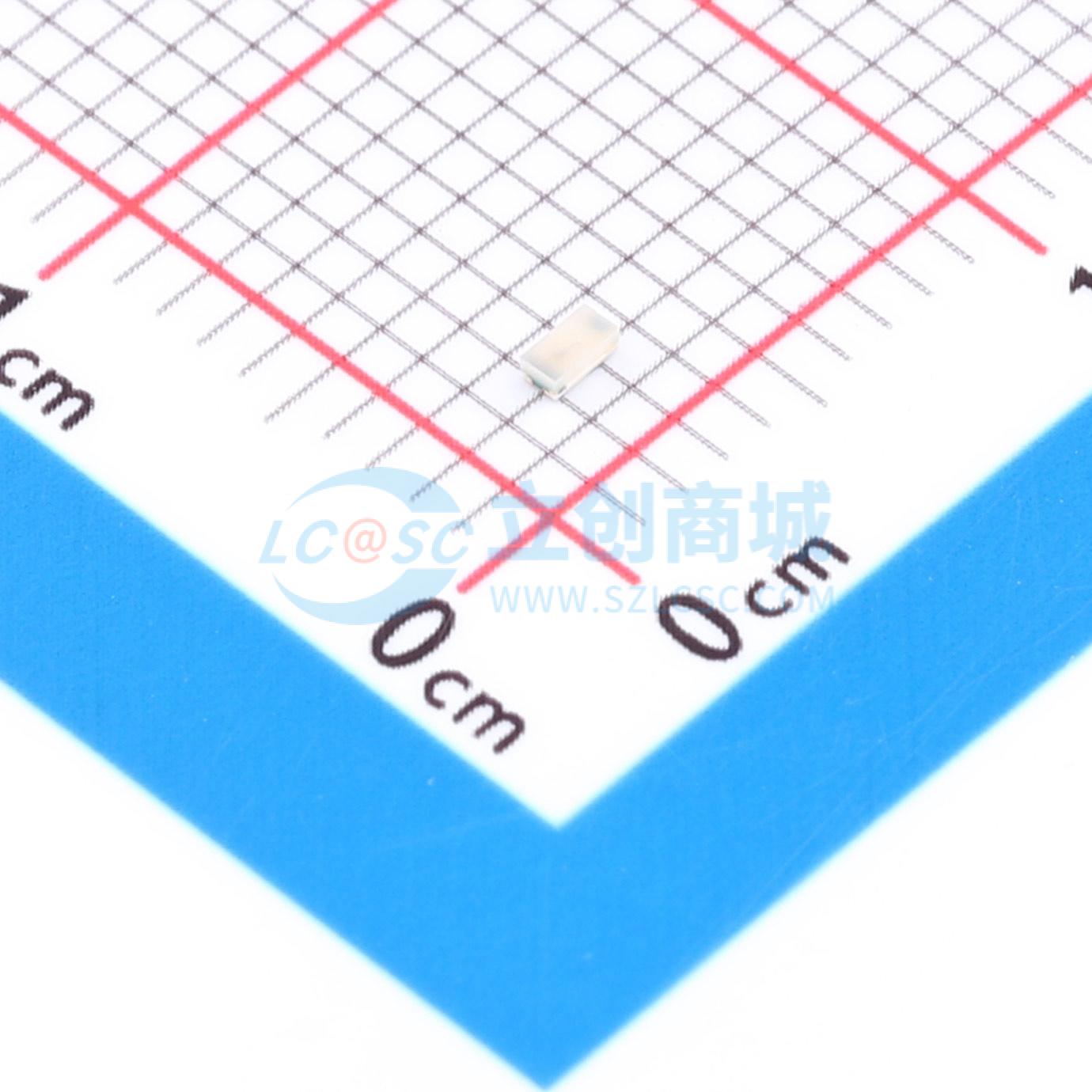

商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 发光二极管/LED | |
| 灯头类型 | 1.6mmx0.8mm方形灯头 | |
| 发光颜色 | 红色 | |
| 正向压降(Vf) | 2.1V | |
| 功率 | 52mW | |
| 正向电流 | 20mA | |
| 波长 | 626nm | |
| 峰值波长 | 630nm |
| 属性 | 参数值 | |
|---|---|---|
| 二极管配置 | 独立二极管 | |
| 透镜颜色 | 白色透镜 | |
| 色温 | - | |
| 发光强度 | 10mcd | |
| 发光角度 | 130° | |
| 载带方式 | - | |
| 工作温度 | -40℃~+85℃ |
商品概述
这些芯片发光二极管采用行业标准封装设计，便于操作和使用。九种紧凑型单色封装提供多种发光二极管颜色可选。HSMx-C150采用行业标准的3.2mm×1.6mm占位面积，适用于各种通用场合。HSMx-C170采用广泛使用的2.0mm×1.25mm占位面积，高度为0.8mm。HSMx-C177采用广泛使用的2.0mm×1.25mm占位面积，高度为0.4mm。HSMx-C19x系列采用行业标准的1.6mm×0.8mm占位面积，并提供不同高度以满足设计者需求：HSMx-C190高度为0.8mm，HSMx-C191为低高度0.6mm，HSMx-C197为超低高度0.4mm。该系列产品凭借其纤薄外形和宽视角，使其成为背光应用的绝佳选择。HSMx-C110为直角封装，采用普遍接受的3.2mm×1.0mm×1.5mm尺寸。HSMx-C120为更小的直角封装，采用行业标准的1.6mm×0.6mm×1.0mm尺寸。HSMx-C265为反向安装封装，尺寸为3.4mm×1.25mm×1.1mm。这些器件非常适合液晶显示器背光和侧光应用。为便于拾取和放置操作，这些芯片发光二极管以卷带包装形式提供，HSMx-C120、C170、C177、C190、C191和C197封装每卷4000颗，HSMx-C110、C150和C265封装每卷3000颗。所有封装均兼容红外回流焊接工艺。其小巧尺寸和宽视角使其成为背光应用和前面板照明的首选，尤其是在空间受限的情况下。
商品特性
- 小尺寸
- 行业标准占位面积
- 兼容红外焊接
- 漫射光学
- 工作温度范围为-40℃至+85℃
- 提供直角和反向安装封装
- 多种颜色可选
- 提供8mm载带，卷盘直径为7英寸（178mm）
应用领域
- 键盘背光
- 按钮背光
- 液晶显示器背光
- 符号背光
- 前面板指示灯
