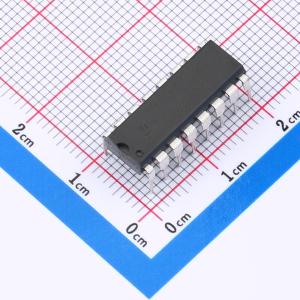

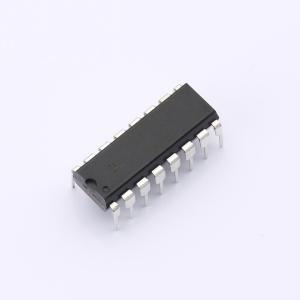

HI3-0201-5Z

双路/四路单刀单掷CMOS模拟开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HI - 200/HI - 201（双路/四路）是单片器件，包含可独立选择的单刀单掷（SPST）开关，其特点是开关速度快（HI - 200为240ns，HI - 201为185ns），且功耗低（25°C时为15mW）。每个开关在输入信号电压达到电源轨、信号电流高达80mA的情况下，都能实现低“导通”电阻运行。坚固的DI结构可消除闩锁和衬底可控硅整流器（SCR）故障模式
品牌名称: RENESAS(瑞萨)/IDT
商品型号: HI3-0201-5Z
商品编号: C7285699
商品封装: PDIP-16
包装方式: 管装
商品毛重: 2.78克(g)

商品参数

商品概述

HI-200/HI-201（双路/四路）是单片器件，包含可独立选择的单刀单掷（SPST）开关，其特点是开关速度快（HI-200为240ns，HI-201为185ns），且功耗低（25℃时为15mW）。每个开关在输入信号电压达到电源轨、信号电流高达80mA时，都能实现低“导通”电阻运行。坚固的DI结构消除了闩锁和衬底可控硅（SCR）故障模式。所有器件均提供先断后通开关功能，并且与TTL和CMOS兼容，具有极高的应用灵活性。HI-200/HI-201是高频模拟开关应用的理想组件。

商品特性

提供无铅产品（符合RoHS标准）
模拟电压范围：±15V
模拟电流范围：80mA
导通时间：240ns
低导通电阻（rON）：55Ω
低功耗：15mW
与TTL/CMOS兼容

应用领域

高频模拟开关
采样保持电路
数字滤波器
运算放大器增益切换网络

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	1:1
	通道数	4
	工作电压	-15V~15V
	导通时间(ton)	185ns

	属性	参数值
	导通电阻(Ron)	55Ω
	关闭时间(toff)	220ns
	工作温度	0℃~+75℃
	导通电容(Con)	11pF
