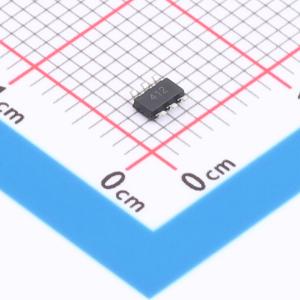

RAA211412GP3#JA0

45V 1A 630kHz DC/DC降压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RAA211412是一款支持宽输入电压范围（5.8V至45V）的DC-DC降压调节器,具有可调输出电压,最大输出电流1A,开关频率630kHz,内置软启动和内部补偿电路,适用于多种应用场景,如电力表、电池供电设备、分布式电源系统和手持电动工具。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: RAA211412GP3#JA0
商品编号: C7272769
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.046767克(g)

商品参数

商品概述

RAA211412是一款DC/DC降压（Buck）调节器，支持宽工作输入电压范围（5.8V至45V）和可调输出电压。它能够提供高达1A的连续输出电流，具有出色的负载调整率和线性调整率性能。 RAA211412采用630kHz开关频率的PWM峰值电流模式控制架构，具备快速瞬态响应性能。此外，由于内置软启动和环路补偿电路，它使用时所需的物料清单（BOM）最少，易于应用。 RAA211412还具备逐周期电流限制、输入电压欠压锁定（UVLO）、输出电压欠压保护和热关断等保护功能。 RAA211412采用TSOT23-6封装。

商品特性

宽输入电压范围：5.8V至45V
输出电压可调
高达1A输出电流
内置补偿
内置软启动
600mΩ内置MOSFET
630kHz开关频率
轻载条件下的脉冲跳跃模式
逐周期电流限制
输入电压UVLO和输出电压欠压保护
热关断
采用TSOT23-6封装

应用领域

功率计
电池供电设备
分布式电源系统
手持式电动工具

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	5.8V~45V
	输出电压	800mV~45V
	输出电流	1A
	开关频率	630kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	300uA
	开关管(内置/外置)	内置
	输出类型	可调
