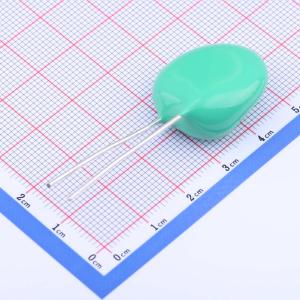

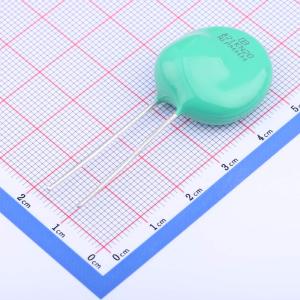

温馨提醒：图片仅供参考，商品以实物为准

821KN20

钳位电压1.355kV 344焦耳插件压敏电阻

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 特性：TMOV集成热保护装置，高峰值浪涌电流额定值高达10KA。设计便于符合TVSS产品的UL1449标准。宽工作电压 (V₁ₘₐ) 范围为18V至1200V。应用：AC电源线或AC/DC电源
品牌名称: Brightking(君耀电子)
商品型号: 821KN20
商品编号: C775442
商品封装: 插件
包装方式: 袋装
商品毛重: 9.76克(g)

商品参数

商品概述

带有集成热保护装置的金属氧化物压敏电阻，具有高达10KA的峰值浪涌电流额定值。设计旨在便于符合UL1449对TVSS产品的规定，其工作电压（V1mA）范围从18V到1200V，额定电流为15A。该压敏电阻在136℃的工作温度下运行，并能快速响应瞬态过电压同时限制电流。它具有大的吸收瞬态能量能力、低箝位比且无后续电流。提供三引脚版本用于指示目的。根据J-STD-020标准达到MSL 1级，操作和存储温度范围为-40℃至+85℃。安全认证：UL: E327997。

应用领域

交流电源线或交流/直流电源
晶体管、二极管、IC、晶闸管或双向晶闸管半导体保护
消费电子中的浪涌保护
工业电子中的浪涌保护
家用电器、燃气和石油设备中的浪涌保护
继电器和电磁阀的浪涌吸收
交流面板保护模块

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	压敏电阻
	压敏电压	820V
	钳位电压	1.355kV
	工作电压(DC)	670V
	工作电压(AC)	510V

	属性	参数值
	峰值浪涌电流	8kA
	能量	344J
	静态电容	500pF@1kHz
	静态功率	1W
