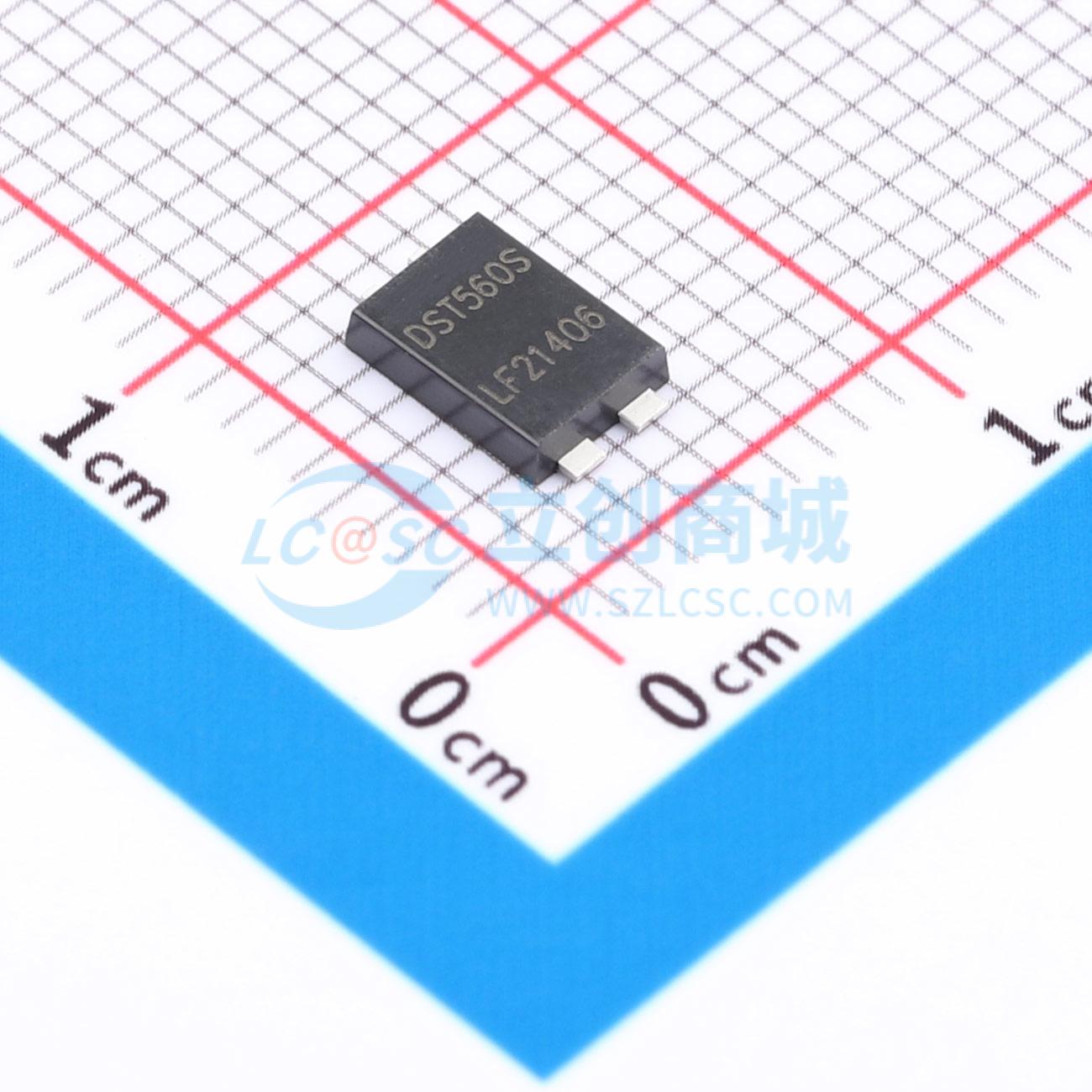

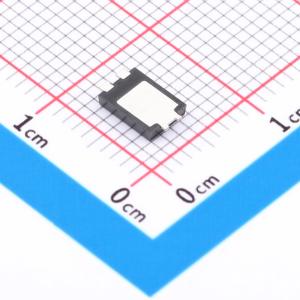

DST560S
电压:60V 电流:5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- DST560S
- 商品编号
- C7265057
- 商品封装
- TO-277B
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 750mV@5A | |
| 直流反向耐压(Vr) | 60V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 5A | |
| 反向电流(Ir) | 700uA@60V | |
| 工作结温范围 | -55℃~+150℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 100A |
商品概述
力特DST系列超低VF肖特基势垒整流器旨在通过提供高温、低漏电流和较低VF的产品，满足商业和工业应用的一般要求。它适用于高频开关模式电源、续流二极管和极性保护二极管。
商品特性
- 超低正向电压降
- 高频操作
- 湿度敏感度等级（MSL）：1级 - 无限制
- 高结温能力
- 沟槽MOS肖特基技术
- TO - 277B封装单芯片
- 无铅E3表示二级互连无铅，终端镀层材料为锡（Sn）（IPC/ JEDEC J - STD - 609A.01）
应用领域
- 开关模式电源
- DC/DC转换器
- 续流二极管
- 极性保护二极管
