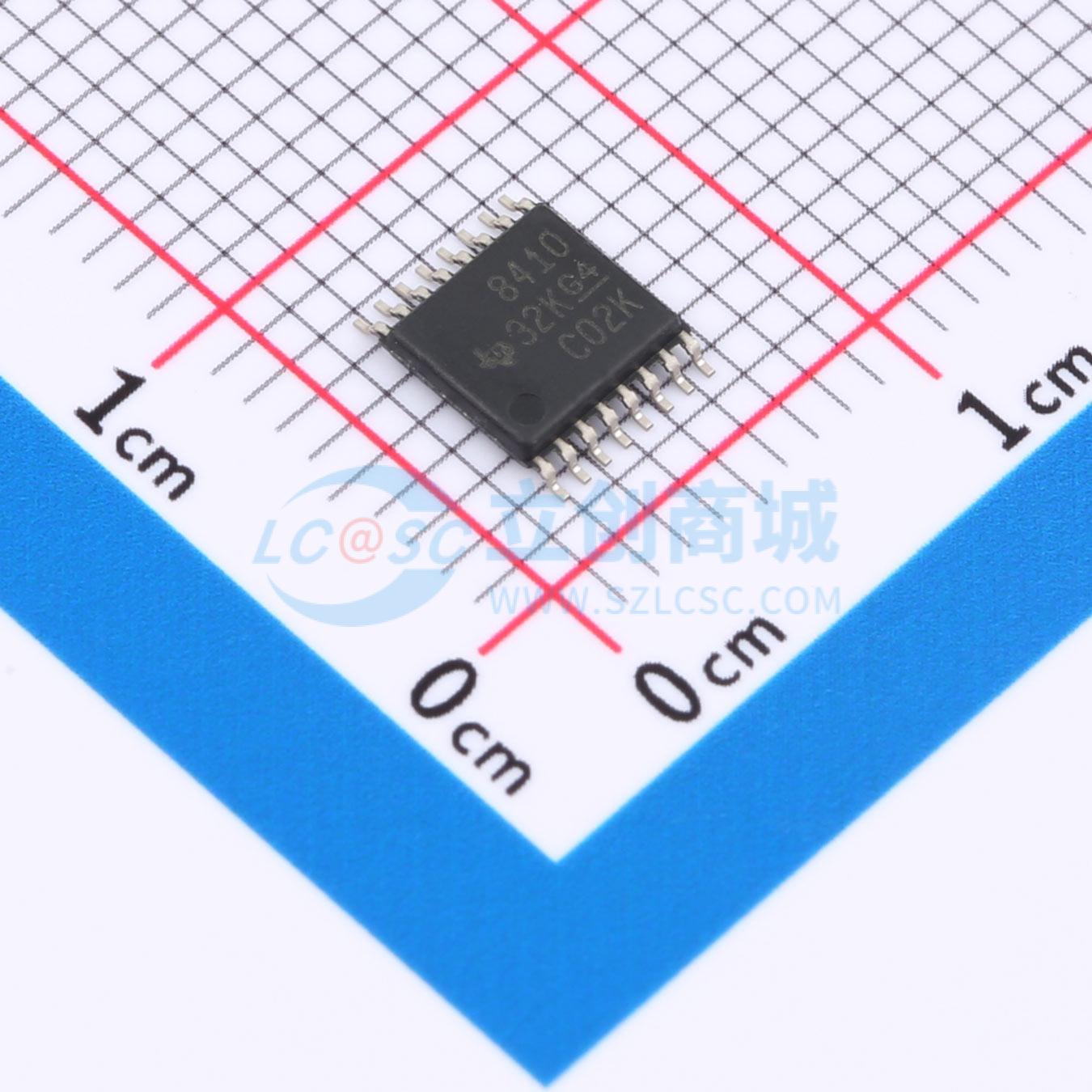

温馨提醒：图片仅供参考，商品以实物为准

DRV8410PWPR

双H桥电机驱动器，带电流调节功能

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: DRV8410 具有电流调节功能的 1.65V 至 11V、2.5A、双 H 桥电机驱动器
品牌名称: TI(德州仪器)
商品型号: DRV8410PWPR
商品编号: C7264874
商品封装: HTSSOP-16
包装方式: 编带
商品毛重: 0.58克(g)

商品参数

商品概述

DRV8410是一款双路H桥电机驱动器，可驱动一个或两个直流有刷电机、一个步进电机、螺线管或其他电感负载。三倍压电荷泵让器件可以在低至1.65V的电压下工作，适应1.8V的电源轨和电池电量不足的情况，电荷泵集成了所有电容器并允许100%占空比运行。输入和输出可以并联，用于驱动大电流有刷直流电机，可获得更低的导通电阻。该器件通过将内部基准电压与xISEN引脚上的电压进行比较实现电流调节，该电压与通过外部检测电阻器的电机电流成正比，限制电流的能力可以显著减小电机启动过程中和失速条件下的大电流。低功耗睡眠模式可通过关断大部分内部电路实现超低静态电流消耗，内部集成欠压、过流和过热保护特性。该器件所属的器件系列具有引脚对引脚、可扩展R选项，可支持不同负载，尽可能减少设计改动。

商品特性

双路H桥电机驱动结构，可驱动一个双极步进电机，或一到两个有刷直流电机，或电磁阀及其他电感负载
低导通电阻，高压侧加低压侧典型值为800mΩ，25℃条件下
电源电压范围宽，为1.65V~11V
可与多款同规格器件引脚对引脚兼容
输出电流能力强，峰值可达2.5A
支持PWM控制接口
支持1.8V、3.3V和5V逻辑输入
集成电流调节功能
具备低功耗睡眠模式，VM=5V、TJ=25℃条件下静态电流≤30nA
提供多种小型封装，带PowerPAD的16引脚HTSSOP封装尺寸为5.0mm×4.4mm，带PowerPAD的16引脚WQFN封装尺寸为3.0mm×3.0mm
集成保护特性，包含VM欠压锁定、自动重吃过流保护、热关断、故障指示引脚nFAULT

应用领域

电池供电式玩具
POS打印机
视频安保摄像机
办公自动化设备
游戏机
机器人
电子智能锁
通用螺线管负载

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	0V~5.5V
	电机驱动电压(Vm)	1.65V~11V
	输出电流	2.5A
	H桥数量	2
	驱动类型	双极驱动

	属性	参数值
	步长细分	-
	接口类型	-
	集成开关	是
	导通电阻	800mΩ
	工作温度	-40℃~+125℃
	功能特性	内置电荷泵；过流保护；死区/直通保护；过温保护；欠压锁定
