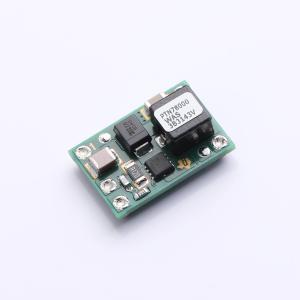

PTN78000WAS

1.5A宽输入可调开关稳压器

描述: 是一系列高效的降压集成开关稳压器（ISR），比前代产品更小、更轻，具有相似或改进的电气性能特性。无外壳的双面封装还具有改进的热特性，并且符合TI的RoHS和无铅合规路线图。从宽输入电压范围工作，可为高达1.5 A的负载提供高效的降压电压转换。输出电压使用单个外部电阻设置。输出电压可低至比输入电压低2 V或3 V。具有欠压锁定和集成的开/关禁止功能。适用于各种使用12 V、24 V或28 V_loc电源的通用应用。
品牌名称: TI(德州仪器)
商品型号: PTN78000WAS
商品编号: C7262596

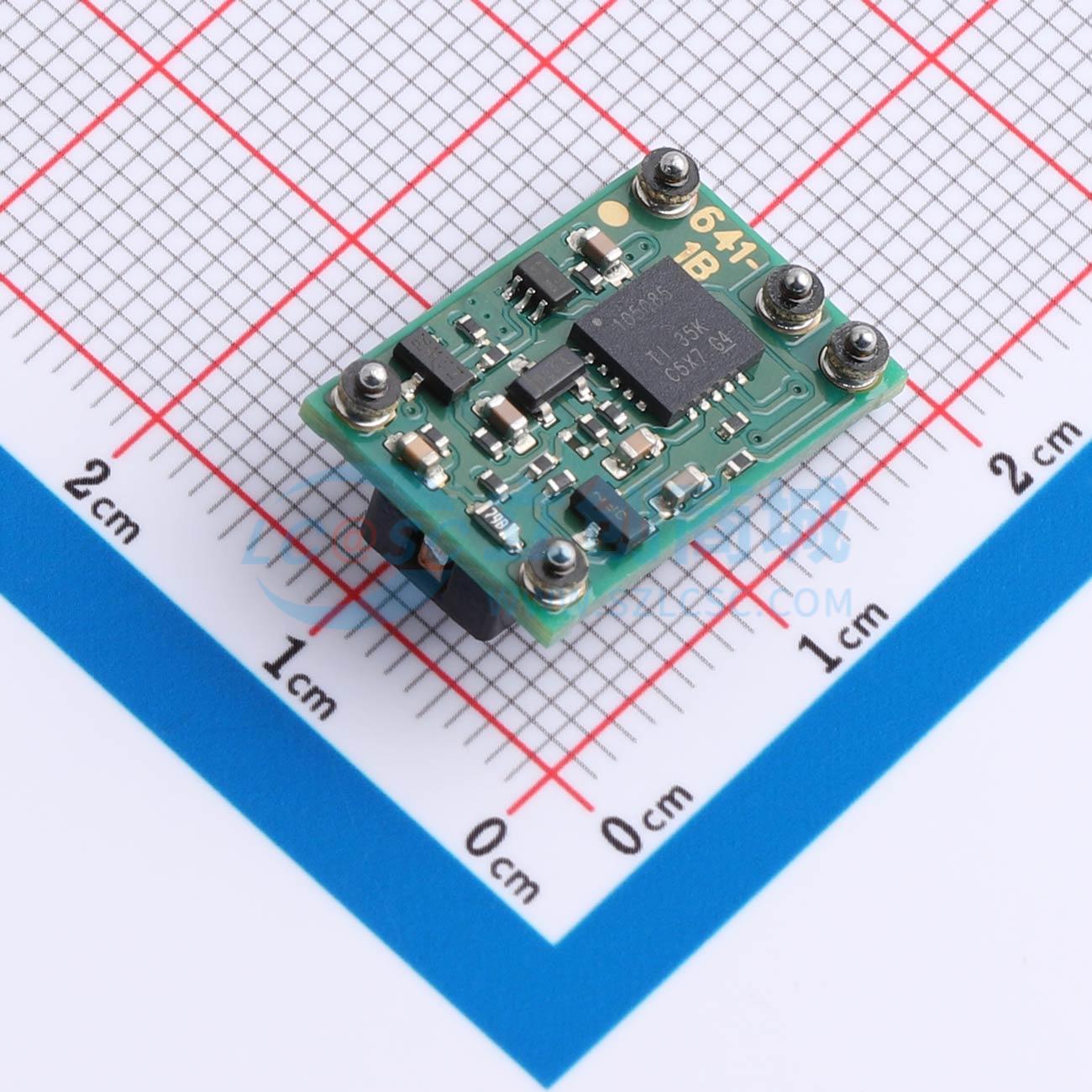

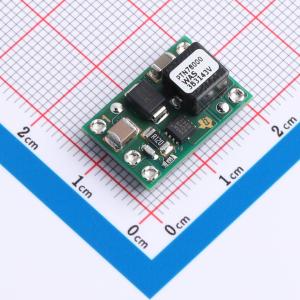

商品封装: SMD-5P,19.1x12.7mm
包装方式: 托盘
商品毛重: 1克(g)

商品参数

商品概述

PTN78000 是一系列高效降压集成开关稳压器（ISR）。与前代产品相比，它体积更小、重量更轻，电气性能特性相当或有所提升。其无外壳双面封装的散热特性也有所改善，并且符合德州仪器（TI）的 RoHS 和无铅标准路线图。 PTN78000 在宽输入电压范围内工作，可为高达 1.5 A 的负载提供高效降压电压转换。输出电压可通过单个外部电阻进行设置。PTN78000W 的输出电压可设置在 2.5 V 至 12.6 V 范围内的任意值，PTN78000H 则可设置在 11.85 V 至 22 V 范围内。PTN78000W 的输出电压可比输入电压低至 2 V，允许在输入电压低至 7 V 时输出 5 V 电压。PTN78000H 的输出电压可比输入电压低至 3 V，允许在输入电压低至 15 V 时输出 12 V 电压。 PTN78000 具备欠压锁定功能和集成的开/关禁止功能。该模块适用于各种由 12 V、24 V 或 28 V 直流电源供电的通用应用。这些器件的内置静电放电（ESD）保护有限。在存储或处理期间，应将引脚短接在一起，或将器件置于导电泡沫中，以防止 MOS 栅极受到静电损坏。

商品特性

1.5 A 输出电流
宽输入电压（7 V 至 36 V）/（15 V 至 36 V），宽输出电压可调（2.5 V 至 12.6 V）/（11.85 V 至 22 V）
高效率（高达 95%）
开/关禁止功能
欠压锁定
输出电流限制
过温关断，工作温度范围：-40℃ 至 85℃
提供表面贴装封装

应用领域

通用应用
工业控制
暖通空调（HVAC）系统
测试与测量
医疗仪器
交流/直流适配器
车辆
船舶

数据手册PDF

放大查看下载PDF

交货周期

订货3-5个工作日

购买数量

(1个/托盘，最小起订量 3 个)

个

起订量：3 个1个/托盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	7V~36V
	输出电压精度	±3%
	输出电压(Vout)	2.5V~12.6V
	输出电流(最大值)	1.5A

	属性	参数值
	转换效率	91%
	开关频率	550kHz
	特性	欠压保护；过流保护；过热保护
	长度	18.92mm
	宽度	12.57mm
	高度	8.5mm
	工作温度	-40℃~+85℃
