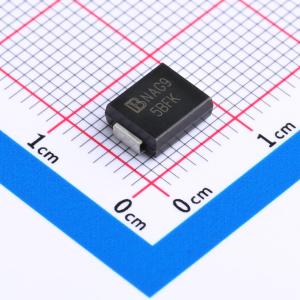

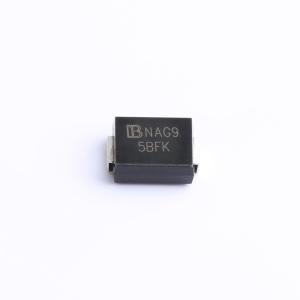

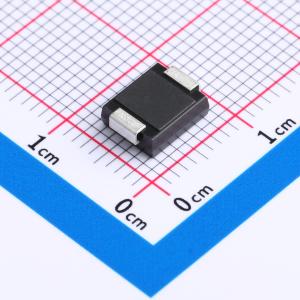

温馨提醒：图片仅供参考，商品以实物为准
5.0SMDJ30CA-AT/13
双向TVS 30V截止 峰值浪涌电流：103A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：适用于表面贴装应用，以优化电路板空间。 低轮廓封装。 内置应力消除。应用：I/O接口
- 品牌名称
- Brightking(君耀电子)
- 商品型号
- 5.0SMDJ30CA-AT/13
- 商品编号
- C773544
- 商品封装
- SMC(DO-214AB)
- 包装方式
- 编带
- 商品毛重
- 0.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 30V | |
| 钳位电压 | 48.4V | |
| 峰值脉冲电流(Ipp) | 103A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 5kW | |
| 击穿电压 | 33.3V | |
| 反向电流(Ir) | 2uA | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 薄型封装
- 内置应力消除结构
- 玻璃钝化结
- 低电感
- 出色的钳位能力
- 在10/1000μs波形下具有5000W的峰值脉冲功率能力，重复率（占空比）：0.01%
- 快速响应时间
- 在22V以上时，典型反向电流（IR）小于2μA
- 塑料封装符合UL 94V - 0阻燃等级
- 符合J - STD - 020标准的MSL 1级
- 安全认证：UL：E244458
- 通过AEC - Q101认证
- 符合IEC61000 - 4 - 2标准，静电放电（ESD）：空气放电30KV，接触放电30KV
应用领域
- 输入/输出接口
- 交流/直流电源
- 低频信号传输线（RS232、RS485等）
