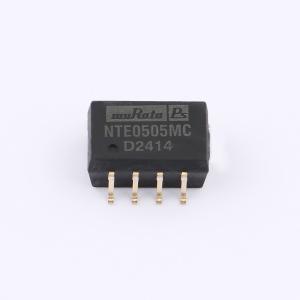

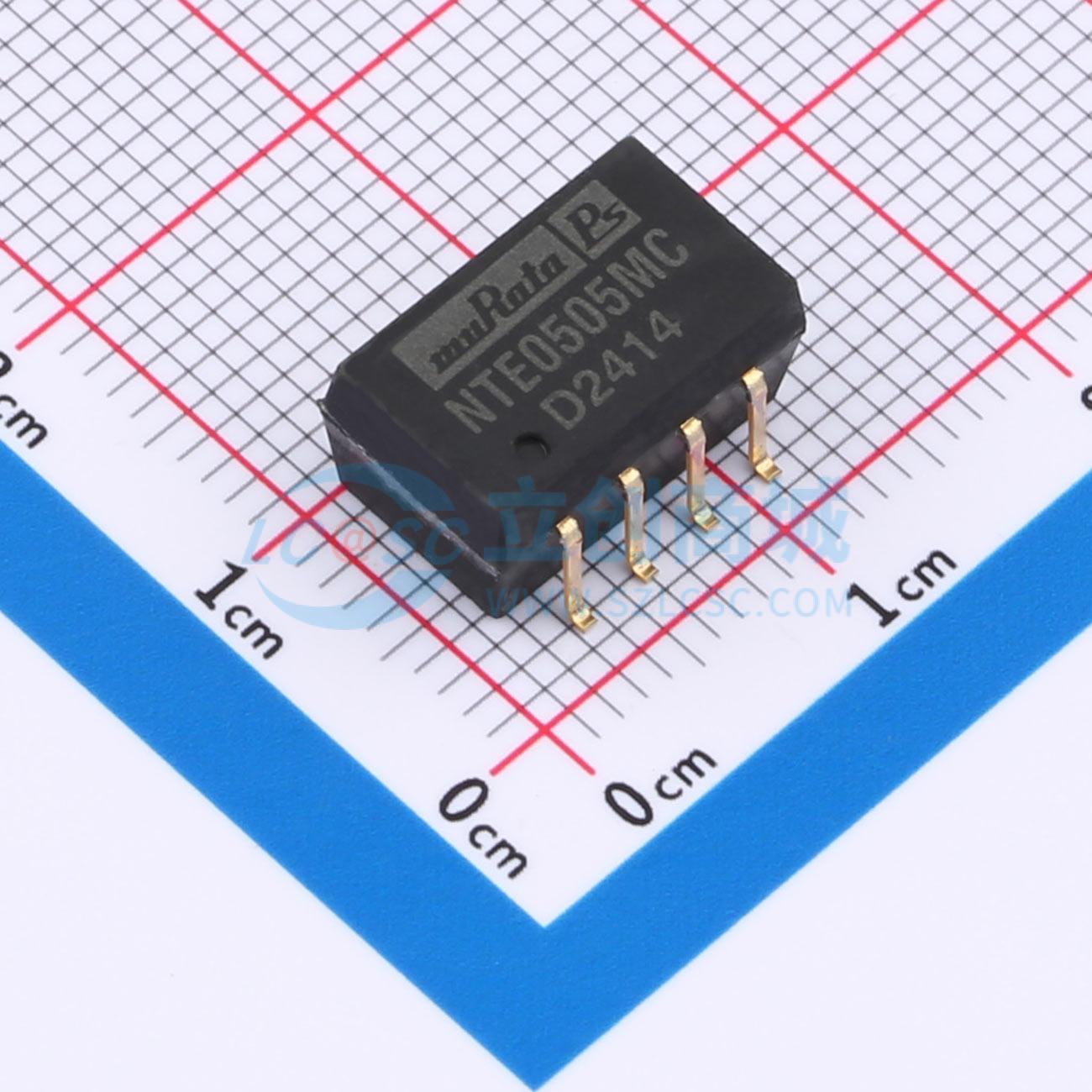

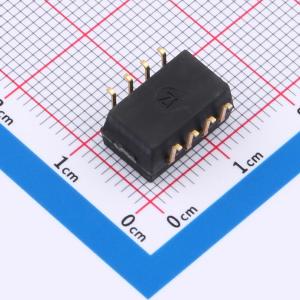

温馨提醒：图片仅供参考，商品以实物为准
NTE0505MC
4.5V~5.5V 5V 200mA 1W
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NTE 系列微型表面贴装 DC-DC 转换器采用引线框架技术和传递模塑工艺，将 IC 式封装的所有优势引入混合电路。引脚位置的共面性基于 IEC 191 - 6:1990 标准。该器件适用于所有预计进行大批量生产的应用场景。
- 品牌名称
- muRata(村田)
- 商品型号
- NTE0505MC
- 商品编号
- C7250146
- 商品封装
- SMD-8P,12.7x7.7mm
- 包装方式
- 管装
- 商品毛重
- 1.857143克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 5.5V | |
| 转换效率 | 68% | |
| 输出电压(Vout) | 5V | |
| 输出电流(最大值) | 200mA |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 1kV | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 110kHz | |
| 纹波噪声 | 85mVp-p | |
| 长度 | 12.7mm | |
| 宽度 | 7.6mm | |
| 高度 | 6.6mm |
商品概述
NTE 系列微型表面贴装 DC-DC 转换器采用引线框架技术和传递模塑工艺，将 IC 式封装的所有优势引入混合电路。引脚位置的共面性基于 IEC 191 - 6:1990 标准。该器件适用于所有预计进行大批量生产的应用场景。
商品特性
- NTE 系列微型表面贴装 DC-DC 转换器采用引线框架技术和传递模塑工艺，将 IC 式封装的所有优势引入混合电路。
- 引脚位置的共面性基于 IEC 191 - 6:1990 标准。
- 该系列与 RoHS 焊接系统兼容，并且向后兼容 Sn/Pb 焊接系统。
- 按照 J - STD - 020 和 J - STD - 075 标准的定义，NTE 系列的工艺、湿气和回流敏感性分类为 MSL1 PSL R7F。
- 该产品系列的引脚端接镀层为金，镀层厚度至少为 0.05 微米。
