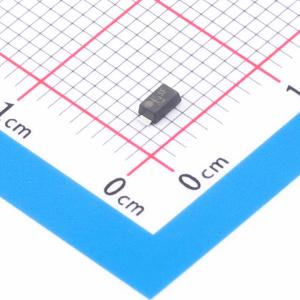

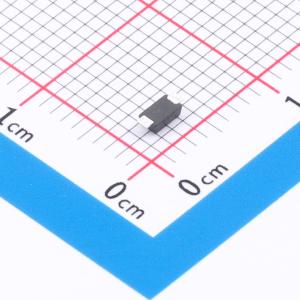

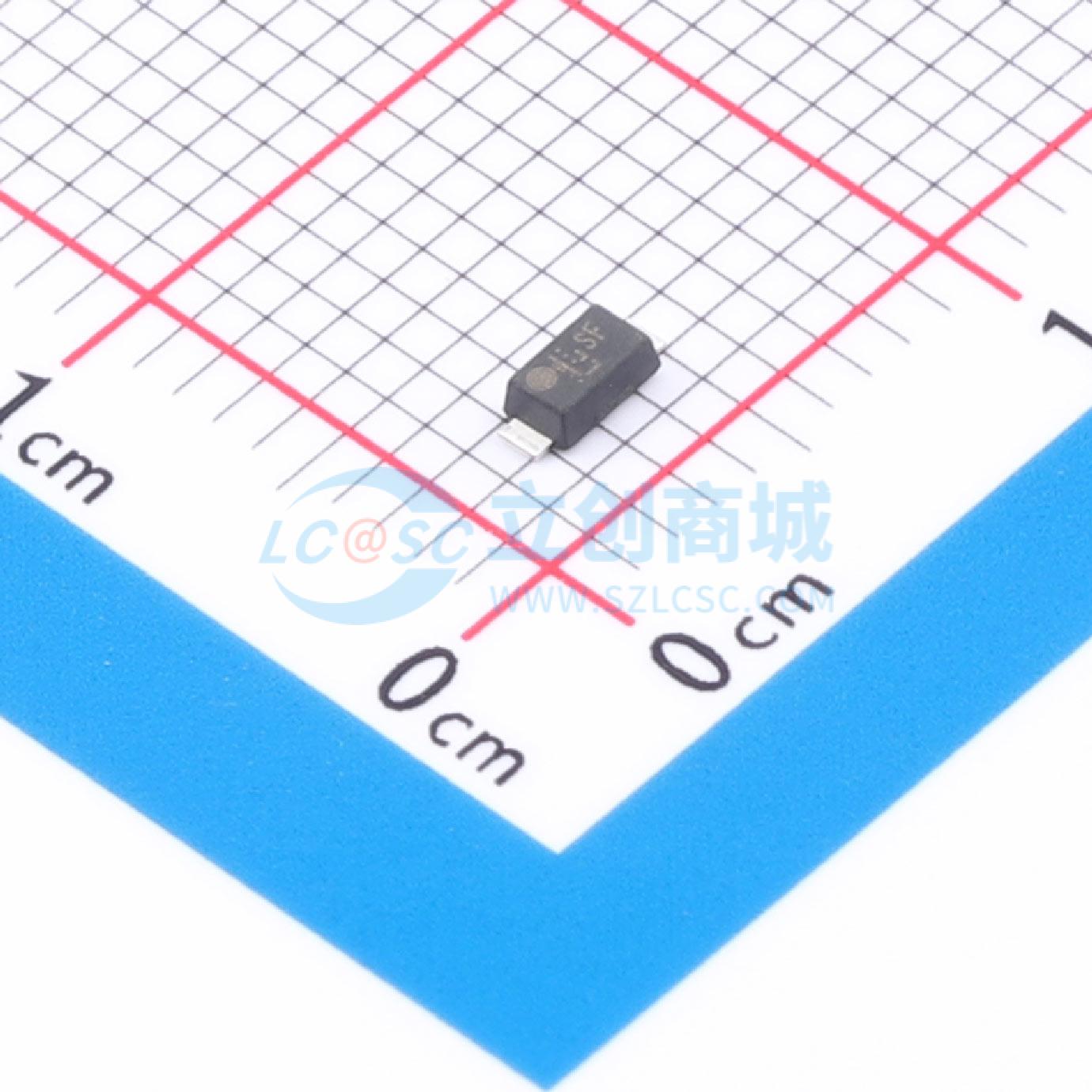

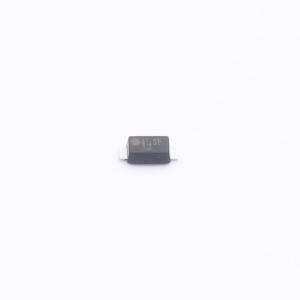

CRS10I30A(TE85L,QM
CRS10I30A(TE85L,QM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- CRS10I30A(TE85L,QM
- 商品编号
- C7233129
- 商品封装
- S-FLAT(1.6x3.5)
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 390mV@700mA | |
| 直流反向耐压(Vr) | 30V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 1A | |
| 反向电流(Ir) | 60uA@30V | |
| 工作结温范围 | - | |
| 非重复峰值浪涌电流 (Ifsm) | 20A |
商品概述
该肖特基势垒整流器适用于开关稳压器的二次整流和移动设备的反向电流保护。正向电压VFM最大为0.39V（在IFM = 0.7A时），正向平均电流IF(AV)为1.0A，重复峰值反向电压VRRM为30V。采用小型表面贴装封装“S - FLAT™”，适合高密度电路板组装。
商品特性
- 正向电压VFM最大为0.39V（在IFM = 0.7A时）
- 正向平均电流IF(AV)为1.0A
- 重复峰值反向电压VRRM为30V
- 采用小型表面贴装封装“S - FLAT™”，适合高密度电路板组装
应用领域
- 开关稳压器二次整流
- 移动设备反向电流保护
