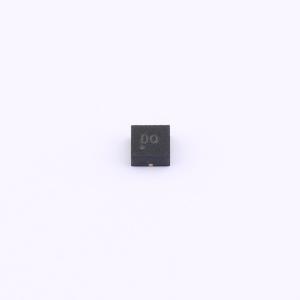

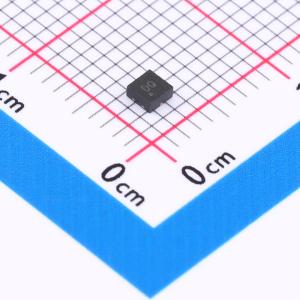

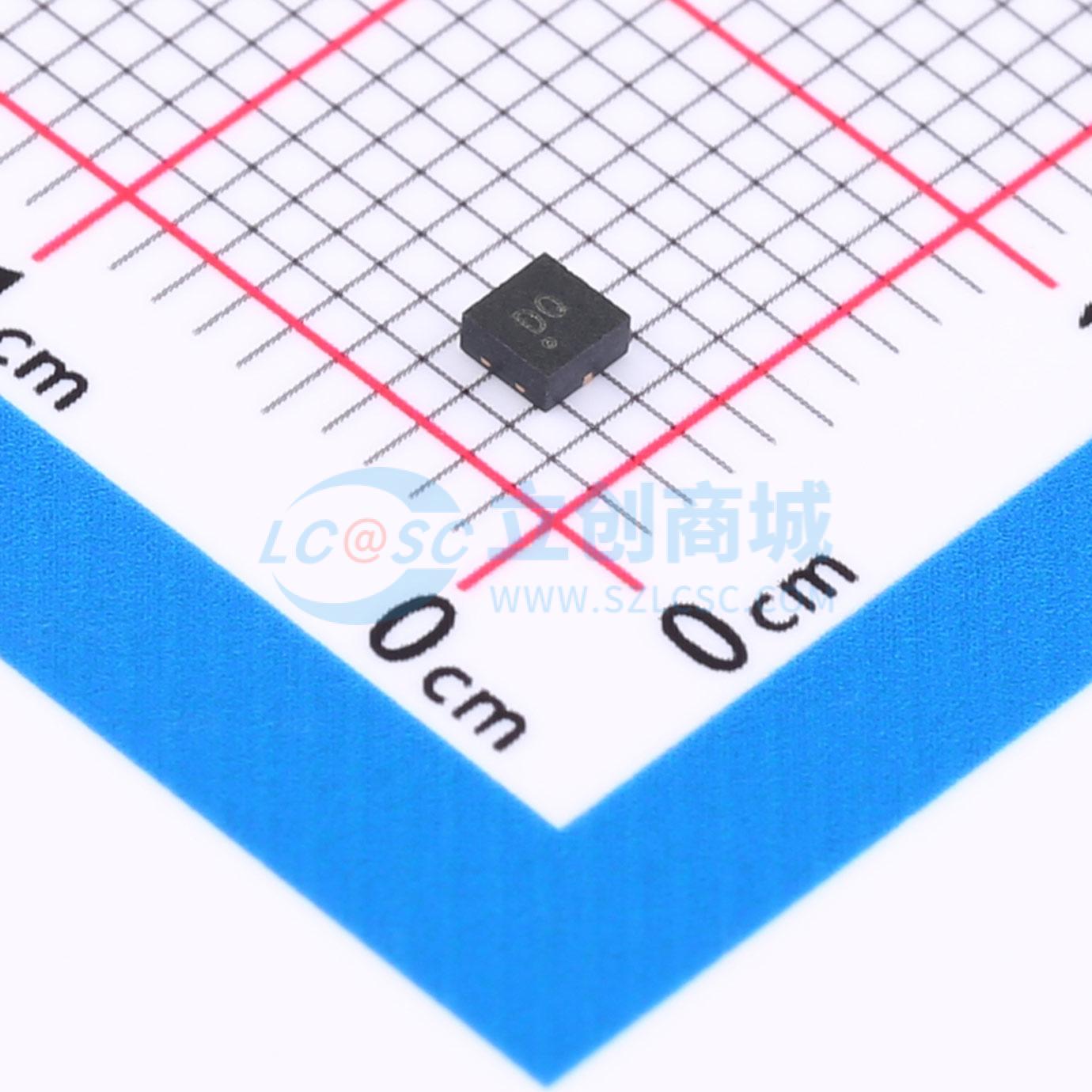

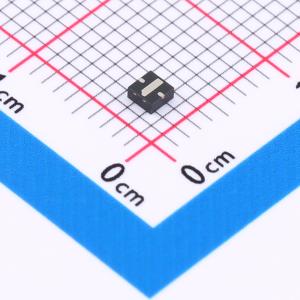

CLA4607-085LF

CLA4607 - 085LF是一款可表面贴装的低电容硅PIN限幅二极管，设计为并联连接的PIN二极管，适用于10 MHz至超过6 GHz的高功率限幅应用。在10 mA时的最大电阻为2 Ω，在38 V时的最大电容为0.35 pF。低结电容、低寄生电感、低热阻和标称7 μm的I区宽度的组合，使CLA4607 - 085LF在大信号限幅应用中非常有用。标称阈值电平为+20 dBm。 PIN限幅二极管可描述为一个由入射功率控制的射频可变电阻。当没有大输入信号时，限幅二极管的阻抗达到最大值，产生的插入损耗最小，通常小于0.1 dB。大输入信号的存在会暂时迫使二极管的阻抗降至更低的值，从而产生阻抗失配，将大部分输入信号功率反射回其源端。 在限幅过程中，PIN限幅二极管会产生直流电流。该电流不是整流的结果，而是大输入信号的正向交变将电荷载流子推入I层的结果。必须为该电流提供完整的路径，否则二极管无法实现限幅。因此，必须提供射频扼流圈或类似结构来完成直流电流的流通路径。 CLA4607 - 085LF PIN限幅二极管专为接收器保护功率限幅电路中的并联应用而设计。与其他表面贴装封装相比，QFN封装的设计产生更低的热阻，还减少了阳极键合线寄生电感的影响。芯片的阴极直接焊接到外露焊盘的顶部。该焊盘由铜制成，因此其热阻非常低。铜接地焊盘使I层（正常运行时大部分热量产生的位置）与封装所连接表面之间的总热阻最小化。

• 低热阻：55 °C/W
• 典型阈值电平：+20 dBm
• 低电容：0.30 pF
• 薄型超小型QFN（3引脚，2×2 mm）封装（MSL1，根据JEDEC J - STD - 020标准，260 °C）

• 低损耗、高功率限幅器
• 接收器保护器
