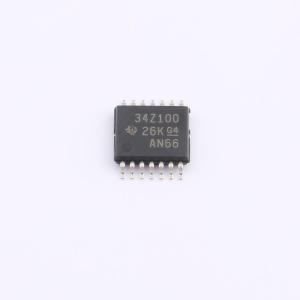

温馨提醒：图片仅供参考，商品以实物为准
BQ34Z100PWR-R2
适用于锂离子、铅酸、镍氢和镍镉电池的阻抗跟踪电量计
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BQ34Z100-R2 多化合物 Impedance Track™ 独立式电量监测计
- 品牌名称
- TI(德州仪器)
- 商品型号
- BQ34Z100PWR-R2
- 商品编号
- C7220642
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.325克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 监测芯片 | |
| 工作电压 | 2.7V~4.5V | |
| 最大充电电流 | - | |
| 电池类型 | 锂电池；镍镉电池；镍氢电池；磷酸铁锂电池；铅酸电池 | |
| 电池节数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | 不支持 | |
| 静态电流(Iq) | 145uA | |
| 接口类型 | I2C；HDQ |
商品概述
BQ34Z100-R2器件是一款适用于锂离子、铅酸、镍氢和镍镉电池的阻抗跟踪™电量计，其工作不受电池串联电芯配置的影响。通过一个可自动控制的外部电压转换电路，该器件可轻松支持3 V至16.7 KV的电池，以降低系统功耗。 BQ34Z100-R2器件提供多种接口选项，包括I²C外设、HDQ外设、一个或四个直接LED以及一个ALERT输出引脚。此外，BQ34Z100-R2还支持使用外部端口扩展器来驱动四个以上的LED。
商品特性
- 支持锂离子、磷酸铁锂、铅酸、镍氢和镍镉电池化学体系
- 采用专利阻抗跟踪™技术，对3 V至16.7 KV的电池进行容量估算
- 老化补偿
- 自放电补偿
- 标准配置选项下，支持高达7000 Ah的电池容量
- 标准配置选项下，支持高达8160 A的充放电电流
- 支持外部NTC热敏电阻
- 支持与主机系统进行两线I²C和HDQ单线通信接口
- SHA-1/HMAC认证
- 一或四个LED直接显示控制
- 通过端口扩展器实现五个及以上LED显示
- 低功耗模式（典型电池组工作范围条件）
- 正常运行：平均电流<145 μA
- 睡眠模式：平均电流<84 μA
- 深度睡眠模式：平均电流<30 μA
- 封装：14引脚TSSOP
应用领域
- 轻型电动车
- 医疗仪器
- 移动无线电设备
- 电动工具
- 不间断电源（UPS）
