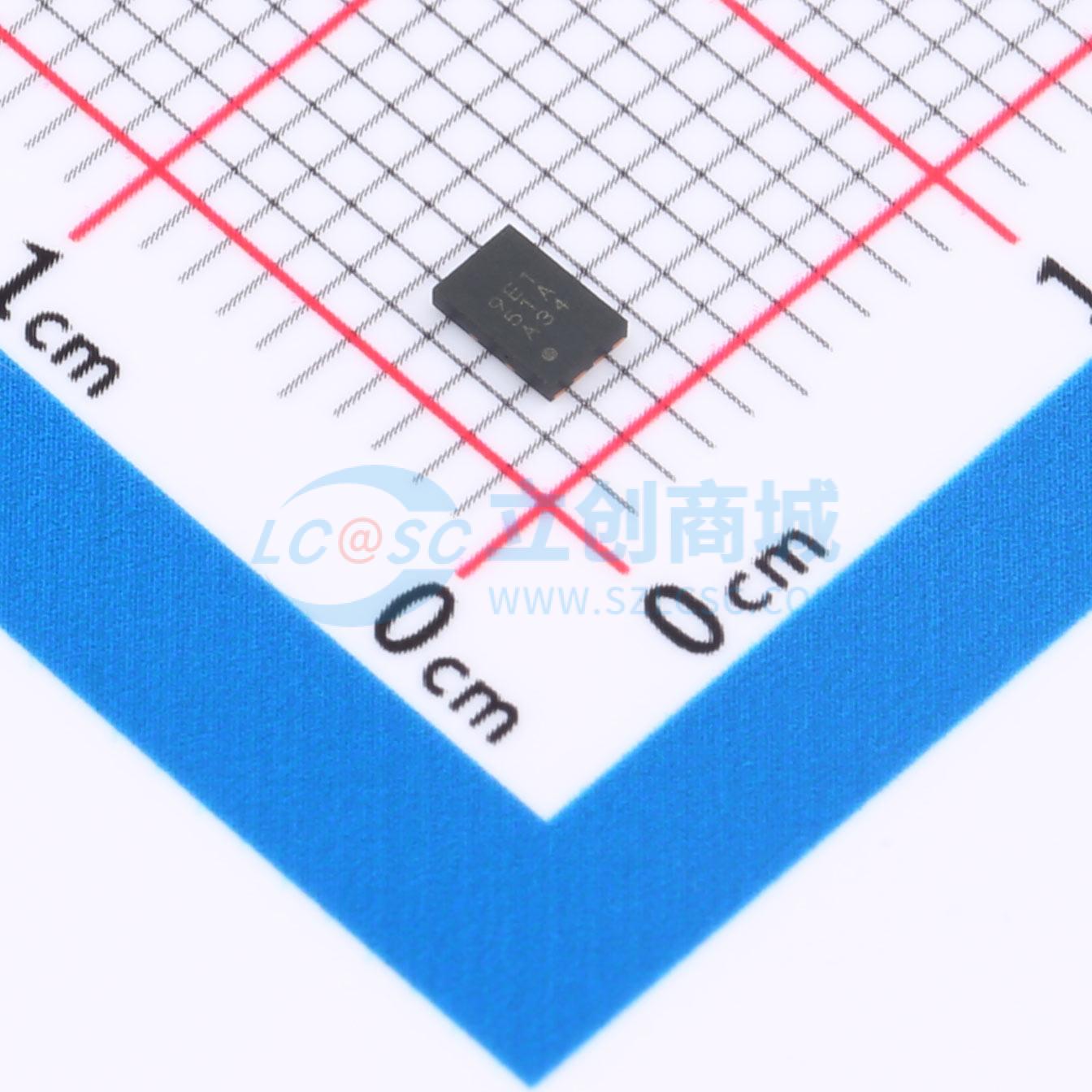

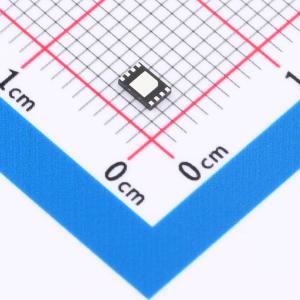

温馨提醒：图片仅供参考，商品以实物为准

BD9E151ANUX-TR

6V至28V，1.2A单通道降压开关电源芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BD9E151ANUX是一款6V至28V输入电压范围的单通道降压开关电源芯片,最大输出电流为1.2A,内置30V/80mΩ的功率MOSFET。具有高精度参考电压、过流保护、欠压锁定、过压保护和热关断功能。适用于电池供电应用,具有轻载脉冲跳过模式,可提高效率。
品牌名称: ROHM(罗姆)
商品型号: BD9E151ANUX-TR
商品编号: C7219970
商品封装: VSON008X2030
包装方式: 编带
商品毛重: 0.0268克(g)

商品参数

商品概述

BD9E151ANUX是一款集成功率MOSFET的28V高输入电压二极管整流降压转换器。由于采用二极管整流，在轻载时会自动跳过脉冲，从而保持高效率。此外，由于其关机时的供电电流低至0μA，因此适用于电池供电应用。由于可以使用陶瓷电容，并且通过电流模式控制实现了快速负载响应，还具备外部设置相位补偿功能，因此它可以轻松搭配各种外部元件，构建小型电源。

商品特性

宽输入电压范围（VIN = 6V至28V）
30V/80mΩ集成功率MOSFET
600kHz（典型值）高频运行
内置参考电压（1.0V ± 1.0%）
内置过流保护（OCP）、欠压锁定（UVLO）、过压保护（OVP）和热关断（TSD）
待机模式（IIN = 0μA）
VSON008X2030小封装

应用领域

监控摄像头应用
12V、24V消费级总线系统
办公自动化应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	6V~28V
	输出电压	1V~23V
	输出电流	1.2A
	开关频率	600kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
