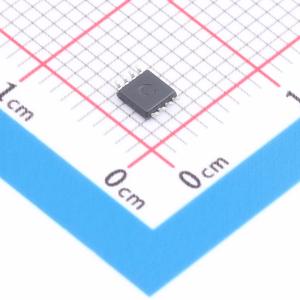

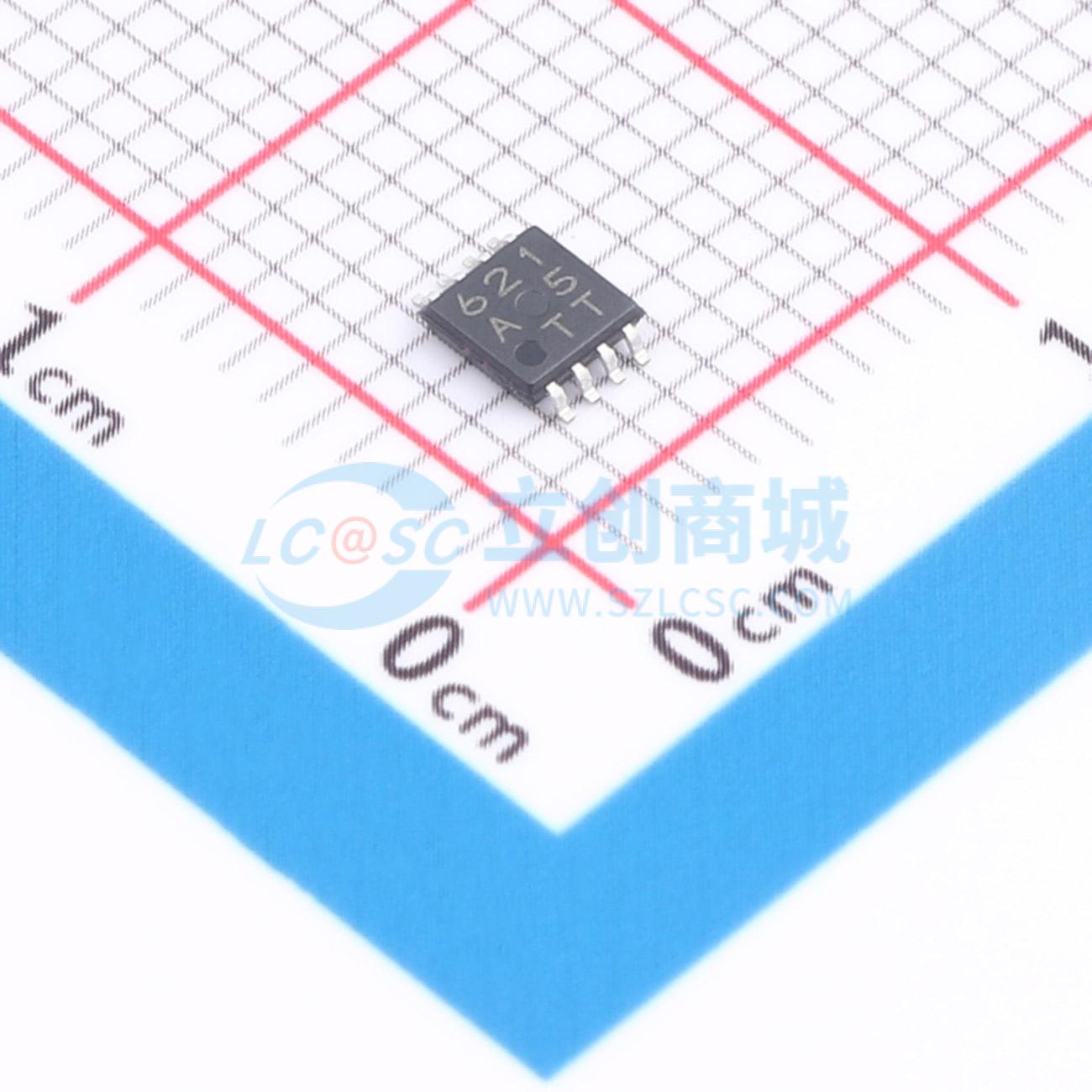

BD62105AFVM-TR
BD62105AFVM-TR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD62105AFVM-TR
- 商品编号
- C7219923
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.108克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 主动制动功能；交错导通保护；电流采样/调节功能 |
商品概述
BD62105AFVM是一款内置单通道H桥直流有刷电机驱动器。该驱动器可通过直接PWM实现低功耗。此IC内置保护电路，每个保护电路的运行有助于实现高可靠性。
商品特性
- 单电源输入（额定电压36V）
- 额定输出电流（峰值）：0.5A（1.0A）
- 低导通电阻DMOS输出
- 正转、反转、制动、开路
- 节能功能
- 外部PWM控制
- 直流有刷电机驱动器
- 内置逻辑输入下拉电阻
- 交叉导通防止电路
- 热关断电路（TSD）
- 过流保护电路（OCP）
- 欠压锁定电路（UVLO）
- 过压锁定电路（OVLO）
- 幽灵电源防护（防止电源断开时出现故障）
- 相邻引脚短路保护
- 倒装安装保护
- MSOP8封装
应用领域
普通纸复印机（PPC）、多功能打印机、激光打印机、喷墨打印机、照片打印机、传真机、迷你打印机等。
