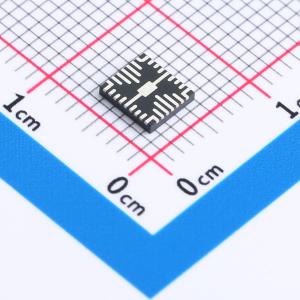

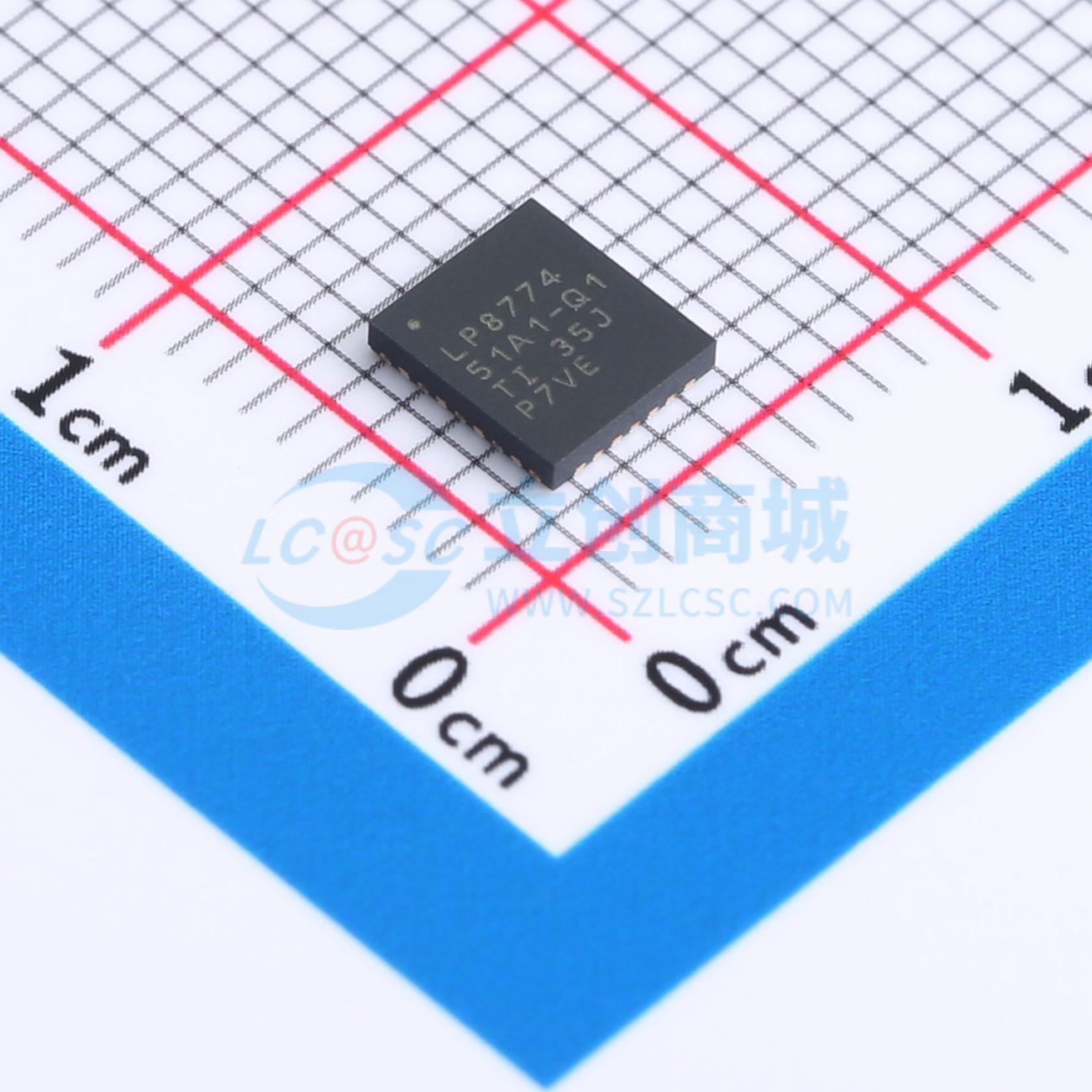

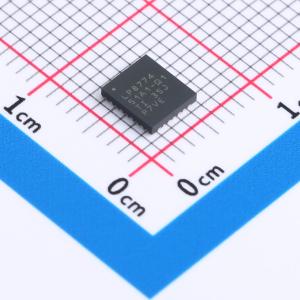

温馨提醒：图片仅供参考，商品以实物为准
LP877451A1RXVRQ1
三降压转换器和5V升压转换器用于AWR和IWR雷达传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LP87745-Q1 用于雷达 MMIC 的汽车类三个 3A 低噪声降压转换器、一个 IO LDO 和一个 5V 升压转换器 PMIC
- 品牌名称
- TI(德州仪器)
- 商品型号
- LP877451A1RXVRQ1
- 商品编号
- C7216204
- 商品封装
- QFN-28(4.5x5)
- 包装方式
- 编带
- 商品毛重
- 0.085克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 专业电源管理(PMIC) | |
| 功能特性 | 线缆补偿；上电时序控制；频率同步；过流保护 | |
| 接口 | SPI | |
| 输入电压 | 3V~4V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电压 | 5V；0.9V~1.9V；1.8V；3.3V | |
| 输出电流 | 150mA；3A；350mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
LP87745-Q1器件专为满足各类汽车和工业应用中的AWR和IWR MMIC的电源管理需求而设计。该器件包含三个降压DC/DC转换器、一个5 V升压转换器和一个1.8 V或3.3 V LDO。LDO由升压转换器供电，用于xWR I/O供电。器件由SPI串行接口和使能信号控制。降压DC/DC转换器支持可编程开关频率，可设置为4.4 MHz、8.8 MHz或17.6 MHz。宽频率范围内的高开关频率和低噪声可实现无LDO的电源解决方案，只需要极少甚至不需要无源滤波。这改善了MMIC射频电源轨的热性能和瞬态建立性能。器件强制开关时钟进入PWM模式以获得射频性能，也可同步至外部时钟。器件支持远程电压检测，可补偿调节器输出和负载点(POL)之间的IR压降，从而提高输出电压的精度。LP87745-Q1器件支持可编程启动和关断延迟与序列，这些序列与使能信号同步。序列还可包含GPO信号，用于控制外部调节器、负载开关和处理器复位。器件的默认设置已编程到非易失性存储器(NVM)中。器件控制输出压摆率，可在器件启动期间最小化输出电压过冲和浪涌电流。
商品特性
- 通过AEC-Q100认证，器件温度等级1，环境工作温度范围为-40℃ 至 +125℃
- 符合功能安全要求，开发适用于功能安全应用；提供相关文档可辅助最高ASIL-C/SIL-2等级的ISO 26262功能安全系统设计
- 支持输入电源过压和欠压监测
- 支持调节器输出过压和欠压监测
- 支持一路外部电源轨的过压和欠压监测
- 内置问答看门狗
- 支持电平或PWM错误信号监测(ESM)
- 内置BIST和CRC
- 标称输入电压3.3 V，输入电压范围为3 V 至 4 V
- 内置三个低噪声降压DC/DC转换器，输出电压范围0.9 V 至 1.9 V，BUCK3可支持0.8 V或0.82 V输出，单路最大输出电流3 A，开关频率支持4.4 MHz、8.8 MHz、17.6 MHz
- 内置5 V升压转换器，最大输出电流350 mA
- 内置150 mA LDO，输出电压可选择1.8 V或3.3 V
- 具备输出短路和过载保护
- 具备输入过压保护(OVP)和欠压锁定(UVLO)
- 具备过温警告和保护
- 支持串行外设接口(SPI)
应用领域
- 低纹波、低噪声应用
