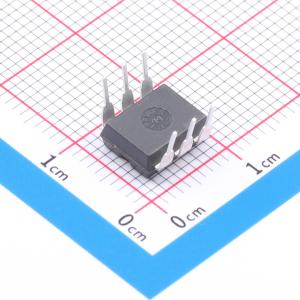

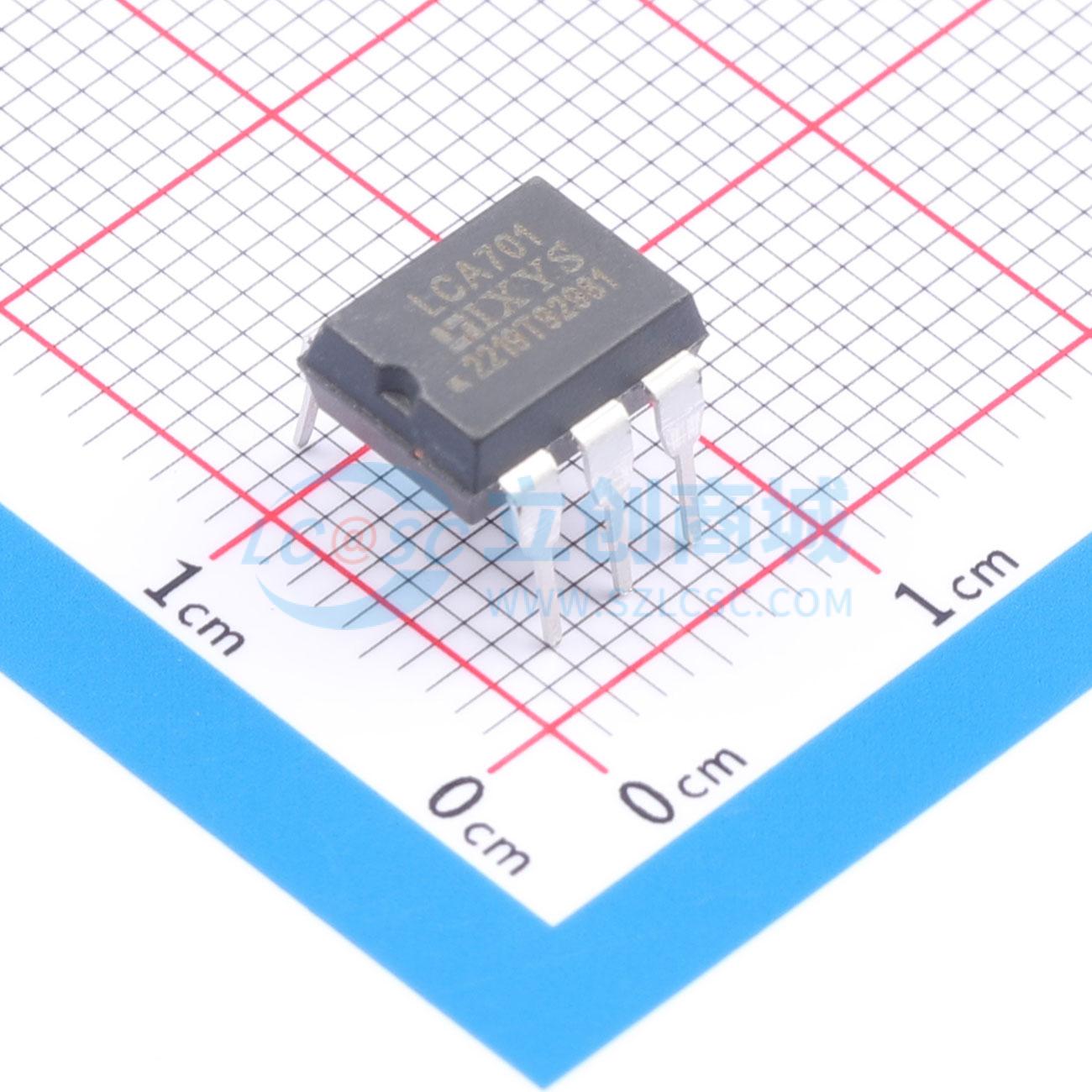

LCA701
单极常开固态继电器，采用光耦合MOSFET技术，可替代机电继电器，运行快速可靠、无弹跳
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- LCA701
- 商品编号
- C7215876
- 商品封装
- DIP-6
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(MOS输出) | |
| 触点形式 | 一组常开:1A(单刀单掷-常开) | |
| 连续负载电流 | 1.5A | |
| 负载电压 | - | |
| 正向压降(Vf) | 1.36V | |
| 正向电流(If) | 0.14mA | |
| 导通电阻 | 200mΩ | |
| 隔离电压(Vrms) | 3.75kV |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(Ton) | 1.95ms | |
| 截止时间(Toff) | 450us | |
| 输入类型 | DC | |
| 工作温度 | -40℃~+85℃ | |
| 总功耗(Pd) | 800mW | |
| 绝缘电阻 | - | |
| 功能特性 | - |
商品概述
IXYS Integrated Circuits 的 LCA701 是一款 100V、1.5A、0.3Ω 的常开（1-Form-A）固态继电器，采用光电耦合 MOSFET 技术提供 3750Vrms 的输入到输出隔离。其光电耦合输出使用专利的 OptoMOS 架构，并由高效的红外 LED 控制。LCA701 设计用于替代电磁继电器，提供快速、可靠且无反弹的操作，以及与固态器件相关的优越可靠性。
商品特性
- 100Vp 阻断电压
- 工作温度范围：-40℃ 至 +85℃
- 3750Vrms 输入/输出隔离
- 低驱动功率需求
- 无电磁干扰/射频干扰产生
- 小型6引脚封装
- 阻燃等级 UL 94 V-0
- 提供表面贴装和卷带版本
应用领域
- 仪器仪表
- 多路复用器
- 数据采集
- 电子切换
- 输入/输出子系统
- 表计（瓦时表、水表、气表）
- 医疗设备—患者/设备隔离
- 安全
- 工业控制
