温馨提醒：图片仅供参考，商品以实物为准

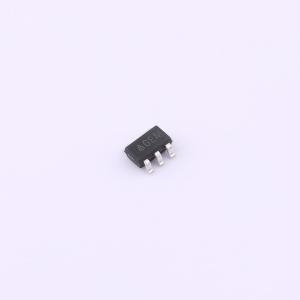

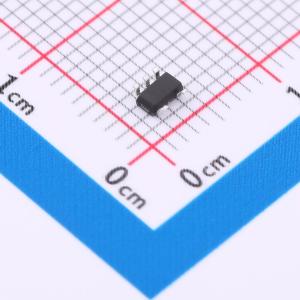

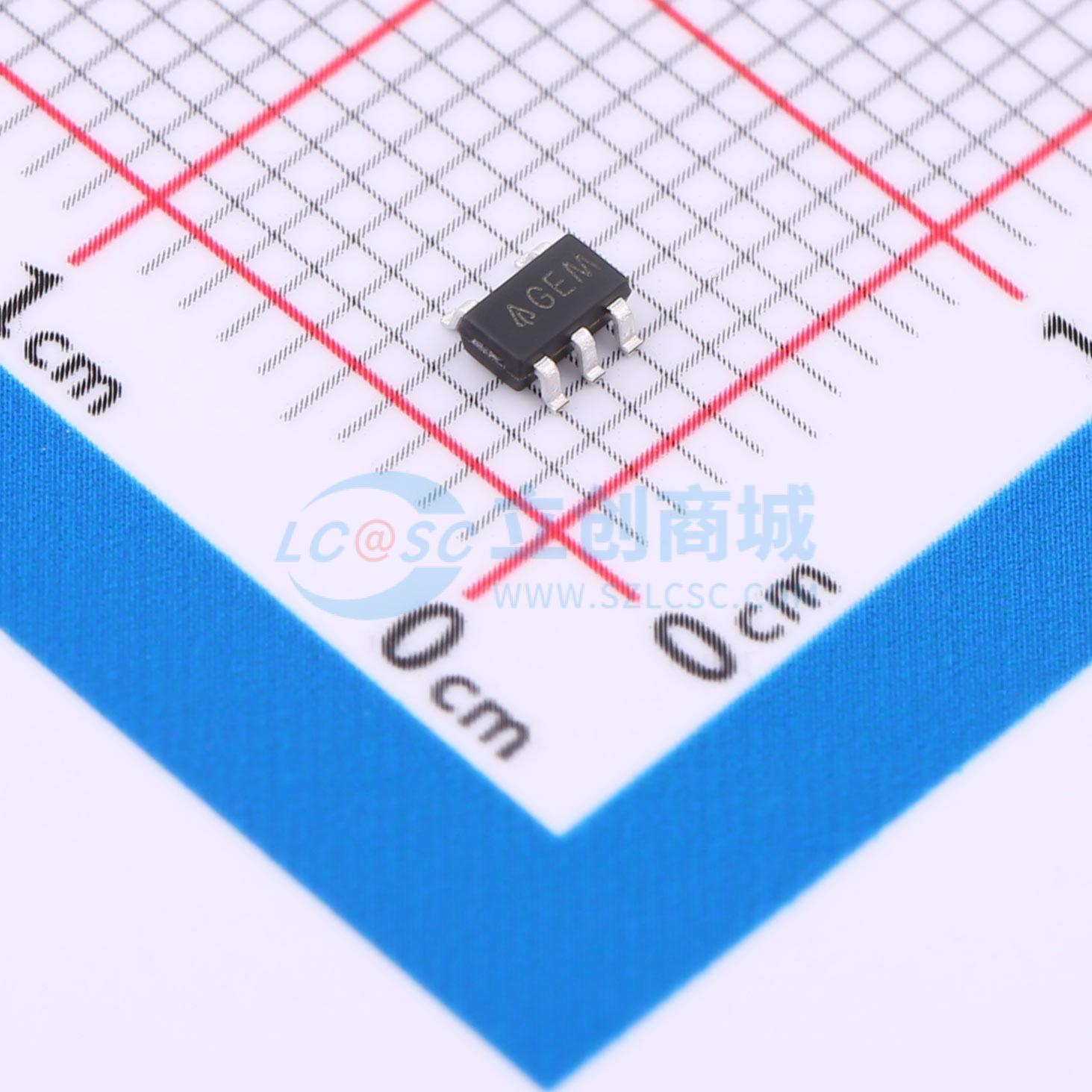

AP2129K-3.3TRG1

品牌名称: DIODES(美台)
商品型号: AP2129K-3.3TRG1
商品编号: C7214649
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

AP2129是一款采用CMOS工艺制造的300mA正电压调节器IC。AP2129提供两种输出电压操作模式来设置输出电压。固定输出电压模式在VOUT端感应输出电压，可调输出电压模式需要两个电阻作为分压器。 AP2129系列具有低压差、低噪声、高输出电压精度和低电流消耗的特点，使其非常适合用于各种电池供电设备。 AP2129有1.0V、1.2V、1.8V、2.6V、2.8V、3.0V和3.3V固定电压版本以及0.8V至4.5V可调电压版本。 AP2129系列提供DFN - 1.5x2 - 6（1.0V、1.2V、1.8V、2.6V、2.8V、3.0V、3.3V）和SOT - 23 - 5（1.0V、1.2V、3.3V、ADJ）封装。

商品特性

宽工作电压：1.8V至6V
高输出电压精度：±2%
高纹波抑制比：在f = 1kHz时为65dB，在f = 10kHz时为45dB
低待机电流：0.1μA
低静态电流：典型值60μA
低输出噪声：60μV rms
短路电流限制：50mA
过温保护
与低ESR陶瓷电容兼容：CIN和COUT均为1μF
出色的线性/负载调整率
软启动时间：50μs
自动放电电阻：RDS(ON)=60Ω

应用领域

数据通信
笔记本电脑
主板

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	6V
	输出电压	3.3V
	输出电流	450mA
	电源纹波抑制比(PSRR)	65dB@(1kHz)
	压差	-

	属性	参数值
	静态电流(Iq)	-
	噪声	-
	特性	过流保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
