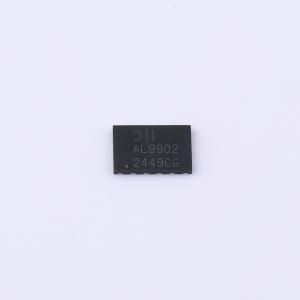

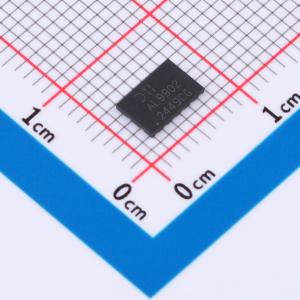

温馨提醒：图片仅供参考，商品以实物为准

AL9902FDF-13

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: DIODES(美台)
商品型号: AL9902FDF-13
商品编号: C7213186
商品封装: UDFN6040-12
包装方式: 编带
商品毛重: 0.7克(g)

商品参数

	属性	参数值
	商品目录	LED驱动

	属性	参数值
	输出电流	1.6A

商品概述

AL9902高压PWM LED驱动器为离线高亮度LED灯提供了高效解决方案，其整流线路电压范围为85VAC至277VAC。AL9902内置MOSFET，允许开关频率高达300kHz，开关频率由一个外部单电阻决定。AL9902拓扑结构可使LED通过恒定电流，从而提供恒定的光输出。输出电流由一个外部电阻设定。通过AL9902的LD和PWM引脚，可分别采用线性调光和PWM调光来调节LED亮度。PWM输入的占空比为0 - 100%，频率高达数kHz。 AL9902提供热增强型U-DFN6040-12和SO-16封装。

商品特性

效率>90%，通用整流85至277VAC输入范围
内置MOSFET，耐压高达650V，电流2A
高开关频率，高达300kHz
内置电压调节器，无需启动电阻
7.5V稳压输出
更严格的电流检测容差，优于±5%
支持线性和PWM调光的LED亮度控制
内置过温保护（OTP）
U-DFN6040-12和SO-16封装，完全无铅且符合RoHS标准，无卤素和锑，为“绿色”器件

应用领域

离线LED灯
高压DC-DC LED驱动器
标识和装饰性LED照明
平板显示器背光源
通用恒流源
