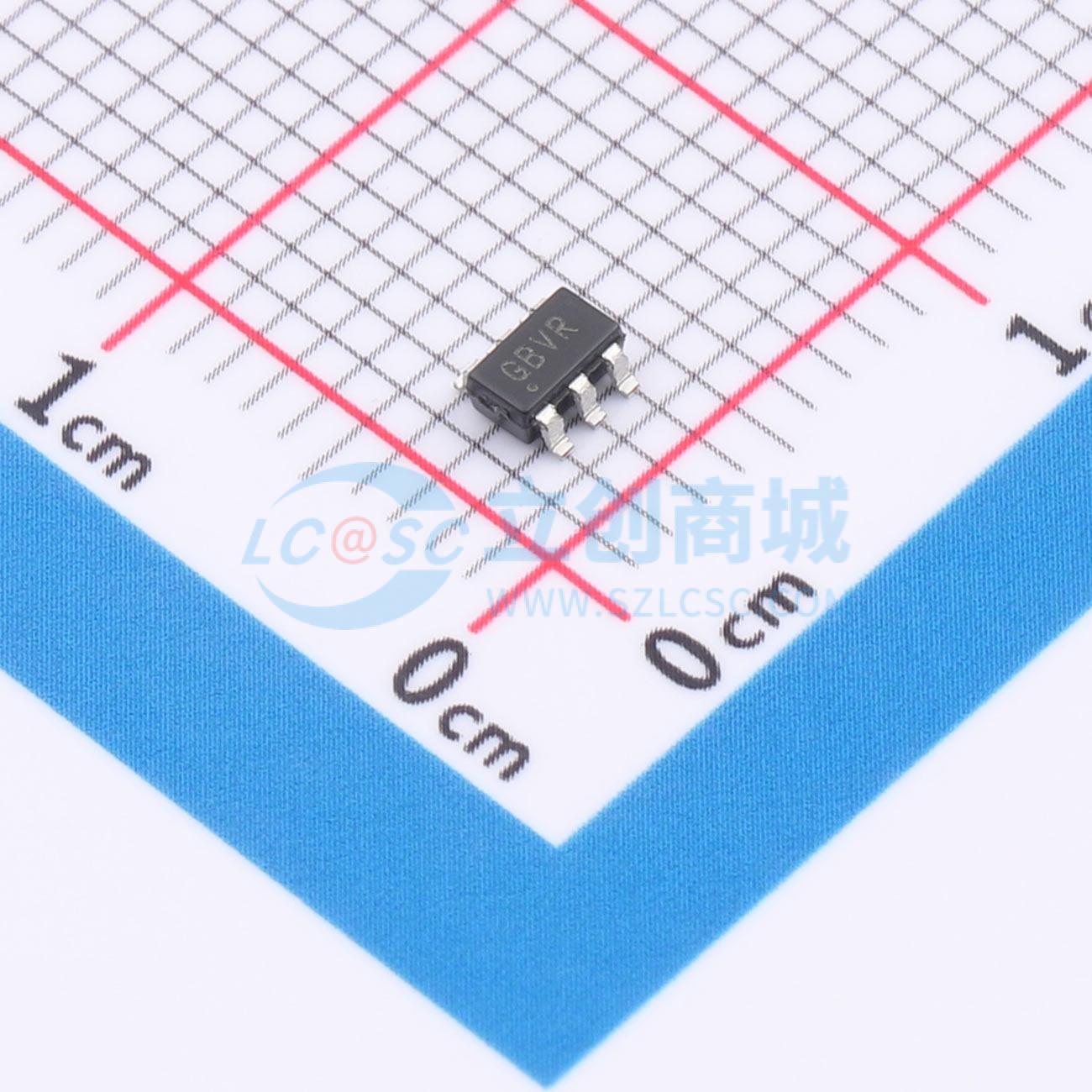

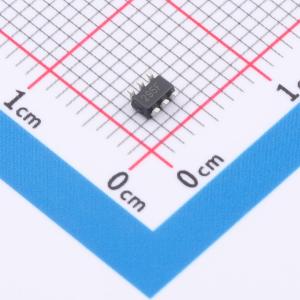

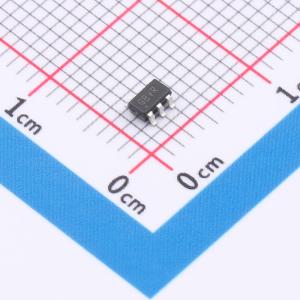

温馨提醒：图片仅供参考，商品以实物为准
ISL3295EFHZ-T
±16.5kV ESD保护，+125°C，3.0V至5.5V供电，SOT-23/TDFN封装，低功耗，RS-485/RS-422发射器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ISL3295E和ISL3298E是具有±16.5kV HBM ESD保护、3.0V至5.5V供电的单发射器，用于平衡通信，符合RS-485和RS-422标准。这些驱动器对RS-485总线的负载非常低。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- ISL3295EFHZ-T
- 商品编号
- C7211431
- 商品封装
- SOT-6
- 包装方式
- 编带
- 商品毛重
- 0.057156克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 驱动器 | |
| 驱动器数 | 1 | |
| 接收器数 | 0 | |
| 工作电压 | 3V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 20Mbps | |
| 静电保护 | ±16.5kV | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流 | 150uA |
商品概述
ISL3295E和ISL3298E是±16.5kV HBM ESD保护（7kV IEC61000接触放电），供电电压为3.0V至5.5V的单发射器，用于采用RS-485和RS-422标准的平衡通信。这些驱动器具有非常低的输出泄漏电流（±40μA），因此它们对RS-485总线呈现小于1/8单位负载。这允许网络上超过256个发射器而不违反RS-485规范的最大32单位负载限制，并且无需使用中继器。
热插拔电路确保在电源稳定期间Tx输出保持高阻状态。ISL3295E和ISL3298E上的驱动器没有限制，因此可以达到20Mbps的数据速率。它们提供工业级和扩展工业级（-40℃至+125℃）温度范围。
ISL3298ETDFN封装提供了比原尺寸小26%的选择。该设备还具有逻辑电源引脚（VL），可设置DE和DI输入的切换点以兼容混合电压系统中的较低电源电压。
应用领域
- 时钟分布
- 高节点数系统
- 空间受限系统
- 安防摄像头网络
- 建筑环境控制/照明系统
- 工业/过程控制网络
