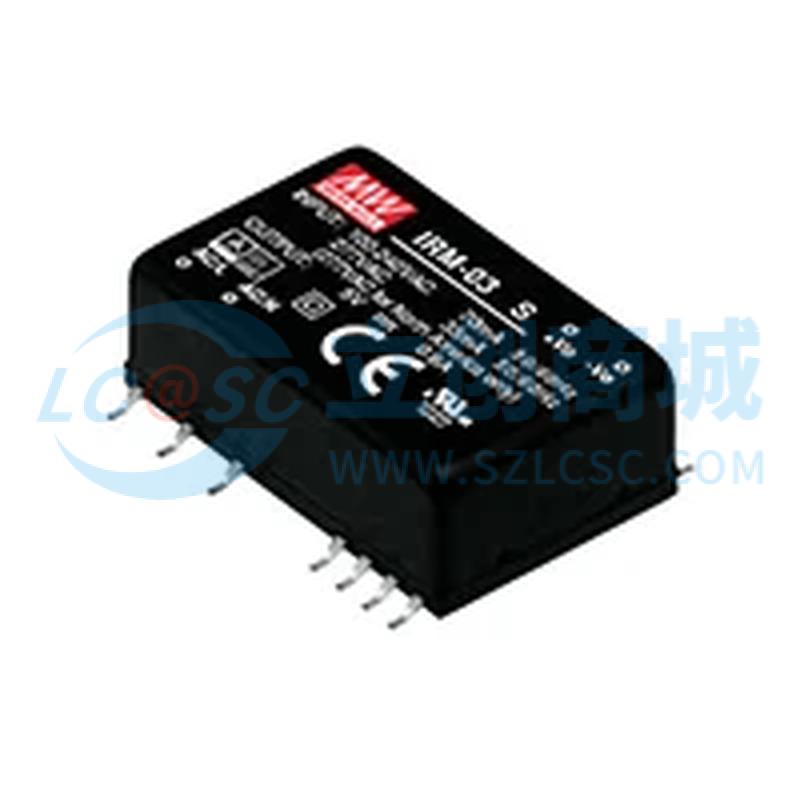

MW(明纬) 单输出封装型PCB安装型胶囊型绿色模块开关电源 AC-DC 3W IRM-03-12S
- 工业品
价格：￥48.86价格含税（税率13%）
200+￥19.5
500+￥18.85
1000+￥18.53
- 品牌名称
- MW(明纬)
- 商品型号
- IRM-03-12S
- 商品编号
- C7211219
- 商品毛重
1克(g)
功率
输出电压
输入电压
广东仓0
购买数量
个
(10个/管，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1
输入特性：支持85-305VAC宽范围通用输入，频率范围47-63Hz，无负载功耗<0.075W，节能高效；输入电流随电压变化（如115VAC时70mA、230VAC时40mA），满足不同电网环境需求。
2
2. 输出性能：12V输出时，额定电流250mA（范围0-290mA），功率3W；纹波噪声150mVp-p，电压容差±2.5%，线路调整率±0.5%，负载调整率±0.5%；启动时间短（800ms/230VAC、30ms/115VAC全载），供电精度高，适配电子设备需求。
3
3. 尺寸与安装：PCB安装型尺寸37*24*15mm，SMD型37*24*14mm，体积小巧；引脚直径0.6mm，支持波峰焊（265℃≤5s）、手工焊（390℃≤3s）、SMD回流焊（240℃≤10s），可直接焊接到各类电子仪器或工业设备的PCB板，集成便捷。
4
4. 保护与可靠性：具备短路、过载（打嗝模式，故障恢复后自动重启）、过压保护（齐纳二极管钳位，12V输出时过压范围12.6-16.2V）；自然风冷散热，隔离等级II；工作温度-30~+85℃，存储温度-40~+100℃，湿度20-90%RH（非冷凝）；抗振动（10-500Hz、3G加速度，X/Y/Z轴各60min）；MTBF达10762.8K小时（min.），可靠性高，提供3年质保。
5
5. 电磁兼容与安全：符合BS EN/EN55032 Class B（CISPR22）电磁发射标准，电磁抗扰满足BS EN/EN61000-4-2/3/4/5/6/8/11等工业级要求；通过UL62368-1、TUV BS EN61236-2等安全认证，隔离电阻300MΩ/500VDC（25℃,70%RH），隔离电压1000VAC，使用安全合规。
6
6. 成本与合规：无需额外组件即可满足BS EN/EN55032 Class B电磁兼容要求，高可靠性且成本低，适配批量工业应用。
使用场景 APPLICATIONS
1
工业领域：适用于工业电气设备（如PLC、传感器模块）、机械设备（如机床控制单元）、工厂自动化设备（如自动化生产线控制模块、机器人供电单元），为其提供稳定供电，适配严苛工业环境。
2
2. 手持设备：可用于手持电子设备（如便携式检测仪、手持终端），凭借小巧体积、低功耗特性，满足便携设备的供电集成需求。
3
3. 电子仪器：各类电子仪器（如测试仪器、测量设备）的PCB板焊接供电，直接集成到设备内部，节省空间并保证供电稳定性。
注意事项 PRECAUTIONS
1
安装焊接：焊接时严格控制温度与时间，波峰焊温度≤265℃且时间≤5s，手工焊温度≤390℃且时间≤3s，SMD回流焊温度≤240℃且时间≤10s，避免高温损坏模块；安装前确认焊接样式（PCB或SMD），按机械规格书的引脚定义焊接，防止引脚接错。
2
2. 输入输出：输入电压需严格控制在85-305VAC范围内，避免过压输入；输出端需合理设计负载，避免长期过载（过载保护为打嗝模式，虽可自动恢复，但长期过载会影响模块寿命）；过压保护值为12.6-16.2V，设计电路时需考虑负载耐压。
3
3. 环境条件：工作环境湿度避免冷凝，存储时环境温度-40~+100℃、湿度10-95%RH；振动环境需符合10-500Hz、3G加速度的要求，超出范围使用需提前评估可靠性。
4
4. 安全操作：因隔离电压1000VAC，操作时注意电气安全，避免直接触碰带电部分；设备接地需符合安全规范，EMC设计时需确保系统整体符合相关标准，避免电磁干扰影响设备运行。
5
5. 质保维护：3年质保期内，非人为损坏可享受质保服务；使用中如出现故障（如无输出、过温等），先检查输入输出、负载及环境条件，再联系售后，勿擅自拆解模块。
