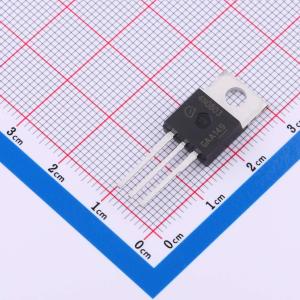

温馨提醒：图片仅供参考，商品以实物为准
IPP120N08S403AKSA1
1个N沟道 耐压:80V 电流:120A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：N-channel。Enhancement mode。AEC Q101 qualified。MSL1 up to 260℃ peak reflow。175℃ operating temperature。RoHS compliant。100% Avalanche tested
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IPP120N08S403AKSA1
- 商品编号
- C7210882
- 商品封装
- TO-220-3
- 包装方式
- 管装
- 商品毛重
- 2.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 80V | |
| 连续漏极电流(Id) | 120A | |
| 导通电阻(RDS(on)) | 2.8mΩ@10V,100A | |
| 耗散功率(Pd) | 278W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 167nC@10V | |
| 输入电容(Ciss) | 11.55nF@25V | |
| 反向传输电容(Crss) | 354pF@25V | |
| 工作温度 | -55℃~+175℃ |
商品特性
- 漏源电压（VDS） = -60V，漏极电流（ID） = -1.6A
- 当栅源电压（VGS） = -10V 时，导通电阻（RDS(ON)） < 200mΩ
- 当栅源电压（VGS） = -4.5V 时，导通电阻（RDS(ON)） < 240mΩ
应用领域
- 负载/电源开关
- 接口开关
- 逻辑电平转换
