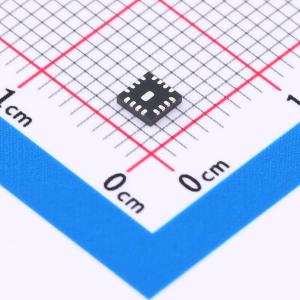

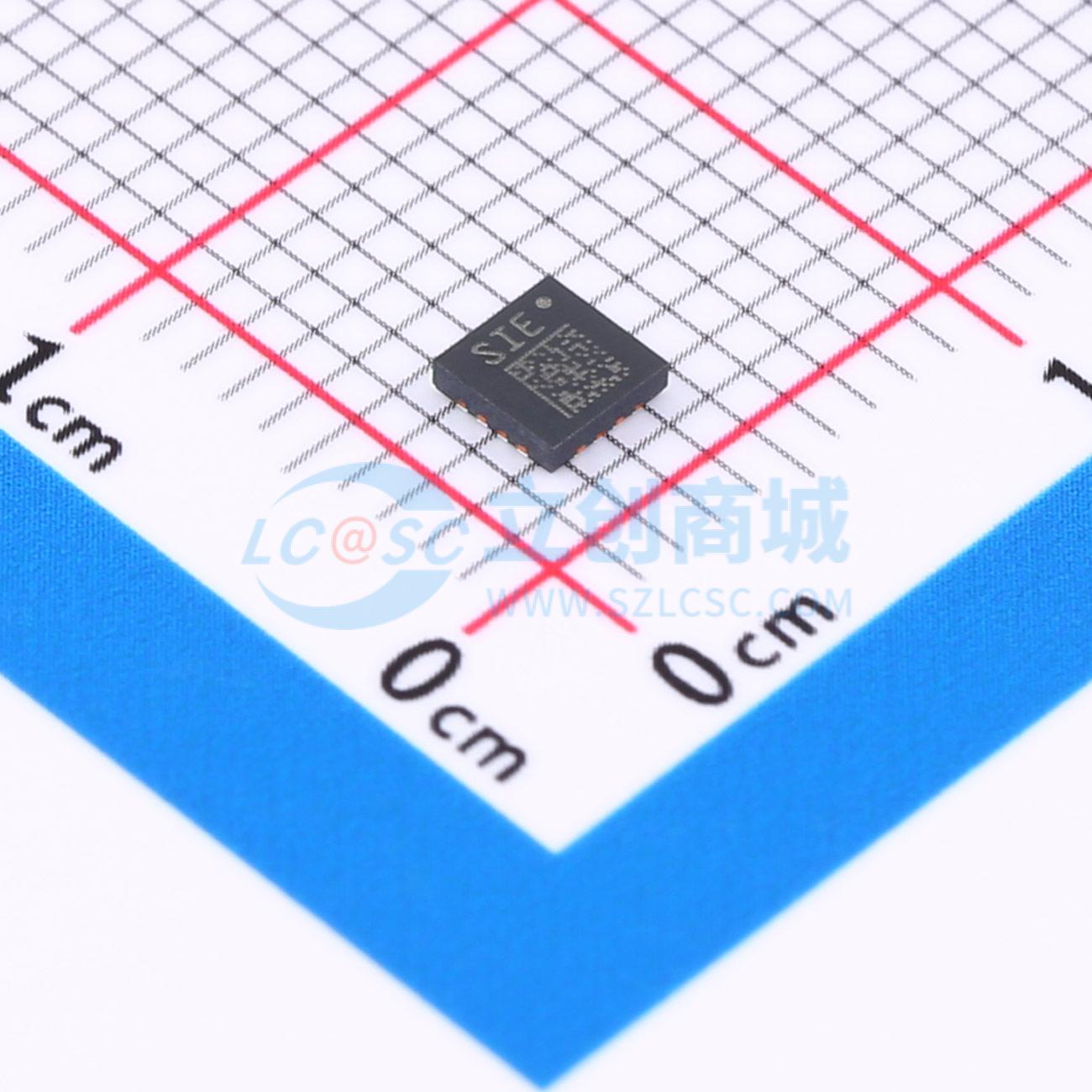

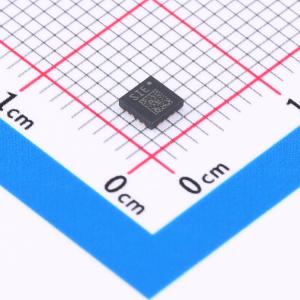

温馨提醒：图片仅供参考，商品以实物为准
A6983IQTR
降压型 3.5V~38V
- 描述
- 专为隔离降压拓扑而设计，可精确调节初级输出电压，隔离次级输出通过给定变压器比率获得，无需光耦合器。初级灌电流能力高达 -4.5 A，可实现向次级侧的能量传输，并使次级输出能够跟踪软启动。控制环路基于峰值电流模式架构，器件工作在强制 PWM 模式。390 ns 的消隐时间可过滤变压器漏感产生的振荡，使解决方案更可靠
- 品牌名称
- ST(意法半导体)
- 商品型号
- A6983IQTR
- 商品编号
- C7208713
- 商品封装
- QFN-16(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.5V~38V | |
| 输出电压 | - | |
| 输出电流 | 4.5A | |
| 开关频率 | 200kHz~1MHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 25uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 内置LDO稳压器；频率同步；逐波限流；过流保护；EMI优化(抖频模式)；工作状态指示；输出电压跟随 |
商品概述
A6983I是一款专为隔离型降压拓扑设计的器件。其初级输出电压可精确调节，隔离次级输出通过给定的变压器变比获得，无需光耦。初级侧最大可吸收-4.5A电流（即使在软启动期间），能实现向次级侧的适当能量传输，并支持次级输出的跟踪软启动。控制环路基于峰值电流模式架构，器件工作在强制PWM模式。390ns消隐时间可滤除变压器漏感产生的振荡，提升解决方案的鲁棒性。紧凑的QFN-16（3×3mm）封装和内部补偿设计有助于降低设计复杂度和尺寸。开关频率可在200kHz至1MHz范围内编程，可选扩频功能以改善EMC性能。EN引脚提供使能/禁用功能，禁用时典型关断电流为2μA；EN引脚拉高后器件启用，内部1.3ms软启动开始。A6983I具备Power Good开集电极，用于监测FB电压。对两个功率元件的逐脉冲电流检测实现了有效的恒流保护，热关断功能可防止热失控。
商品特性
- QFN16（3×3mm）封装
- AEC-Q100认证
- Tj工作温度范围：-40℃至+150℃
- 专为隔离型降压拓扑设计
- 工作输入电压：3.5V至38V
- 耐负载突降能力高达40V
- 初级输出电压调节，无需光耦
- 初级侧峰值源/ sink电流能力：4.5A
- 强制PWM工作模式下的峰值电流模式架构
- 390ns消隐时间
- 工作静态电流：25μA
- 可编程开关频率：200kHz至1MHz，可与低ESR电容（最小2μF）稳定工作
- 内部补偿网络
- 关断电流：2μA
- 内部软启动
- 使能引脚
- 过压保护
- 输出电压序列控制
- 热保护
- 可选扩频功能以改善EMC
- Power Good信号
- 可同步至外部时钟
应用领域
- 汽车隔离型IGBT/SiC MOSFET栅极驱动电源
- 混合动力汽车/电动汽车车载充电器（OBC）
- 电力牵引系统
