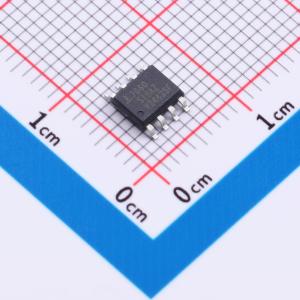

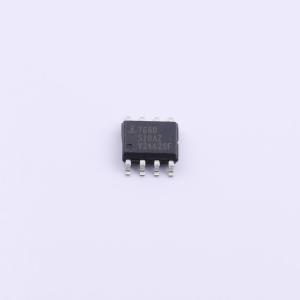

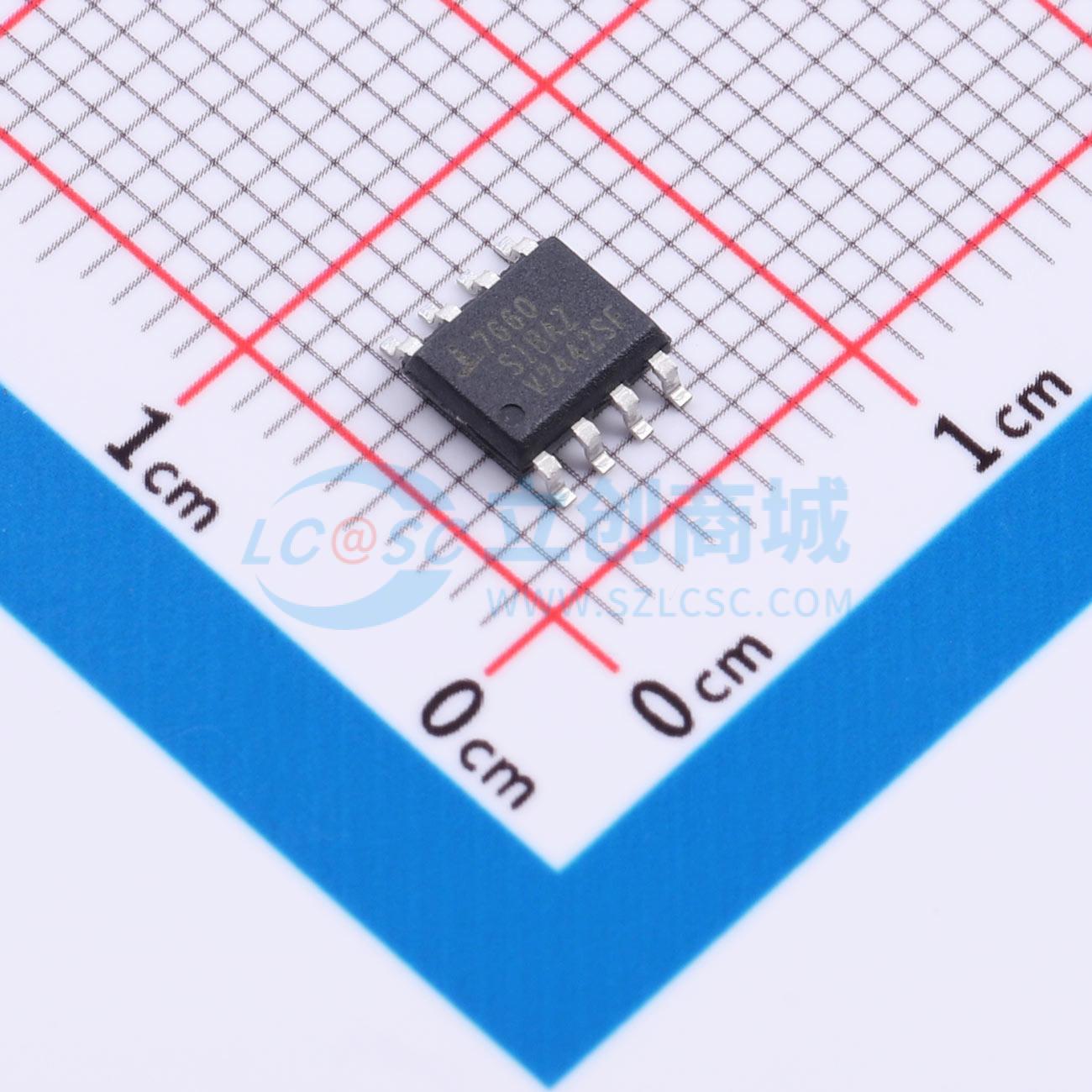

ICL7660SIBA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ICL7660S和ICL7660A超级电压转换器是单片CMOS电压转换集成电路，与其他类似器件相比，具有显著的性能优势。它们可直接替代行业标准的ICL7660，工作电源电压范围扩展至最高12V，且电源电流更低。ICL7660S和ICL7660A可将1.5V至12V的正输入电源电压转换为-1.5V至-12V的负输出电压
品牌名称: RENESAS(瑞萨)/IDT
商品型号: ICL7660SIBA
商品编号: C7206703
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.197857克(g)

商品参数

商品概述

ICL7660S 和 ICL7660A 超级电压转换器是单片 CMOS 电压转换集成电路，与其他类似器件相比，具有显著的性能优势。它们可直接替代行业标准的 ICL7660，提供高达 12V 的扩展工作电源电压范围，且电源电流更低。集成了一个频率提升引脚，使用户即使使用较小的电容也能实现较低的输出阻抗。

ICL7660S 和 ICL7660A 可将 1.5V 至 12V 输入范围内的正电源电压转换为负电源电压，产生 -1.5V 至 -12V 的互补输出电压。电荷泵和电荷存储功能仅需两个非关键的外部电容。ICL7660S 和 ICL7660A 可连接成电压倍增器，在 12V 输入时可产生高达 22.8V 的电压。它们还可用作电压倍增器或电压分压器。

每个芯片包含一个串联直流电源稳压器、RC 振荡器、电压电平转换器和四个输出功率 MOS 开关。当输入电源电压为 5.0V 且振荡器空载时，其标称振荡频率为 10kHz。通过在 “OSC” 端子添加外部电容可降低该频率，或者也可以用外部时钟驱动振荡器。

“LV” 端子可连接到地，以绕过内部串联稳压器并改善低电压 (LV) 工作性能。在中高电压 (3.5V 至 12V) 下，LV 引脚浮空以防止器件闩锁。

在某些应用中，需要一个从 VOUT 到 CAP- 的外部肖特基二极管，以确保无闩锁操作。

商品特性

保证在所有温度范围内具有更低的最大电源电流
宽工作电压范围：1.5V 至 12V
在 3V 下进行 100% 测试
提升引脚 (引脚 1) 可实现更高的开关频率
保证最低功率效率为 96%
改进后的最小开路电压转换效率为 99%
改进的 SCR 闩锁保护
可将 +5V 逻辑电源简单转换为 ±5V 电源
简单的电压倍增 VOUT = (-)nVIN
使用方便；仅需两个非关键的外部无源元件
是行业标准 ICL7660 及其他替代器件的改进型直接替代品
提供无铅产品 (符合 RoHS 标准)

应用领域

简单地将 +5V 转换为 ±5V 电源
电压倍增 VOUT = ±nVIN
为数据采集系统和仪器提供负电源
RS232 电源
电源分配器，VOUT = ±VS

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(98个/管，最小起订量 1 个)

个

起订量：1 个98个/管

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	1.5V~12V
	静态电流(Iq)	160uA
	输出电阻	60Ω
	能量效率	98%

	属性	参数值
	开关频率	10kHz
	工作温度	-40℃~+85℃
	功能类型	反相
	输出电压(Vout)	1.5V~12V
