- 引脚图
- 焊盘图
温馨提醒：图片仅供参考，商品以实物为准

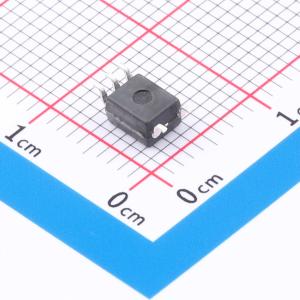

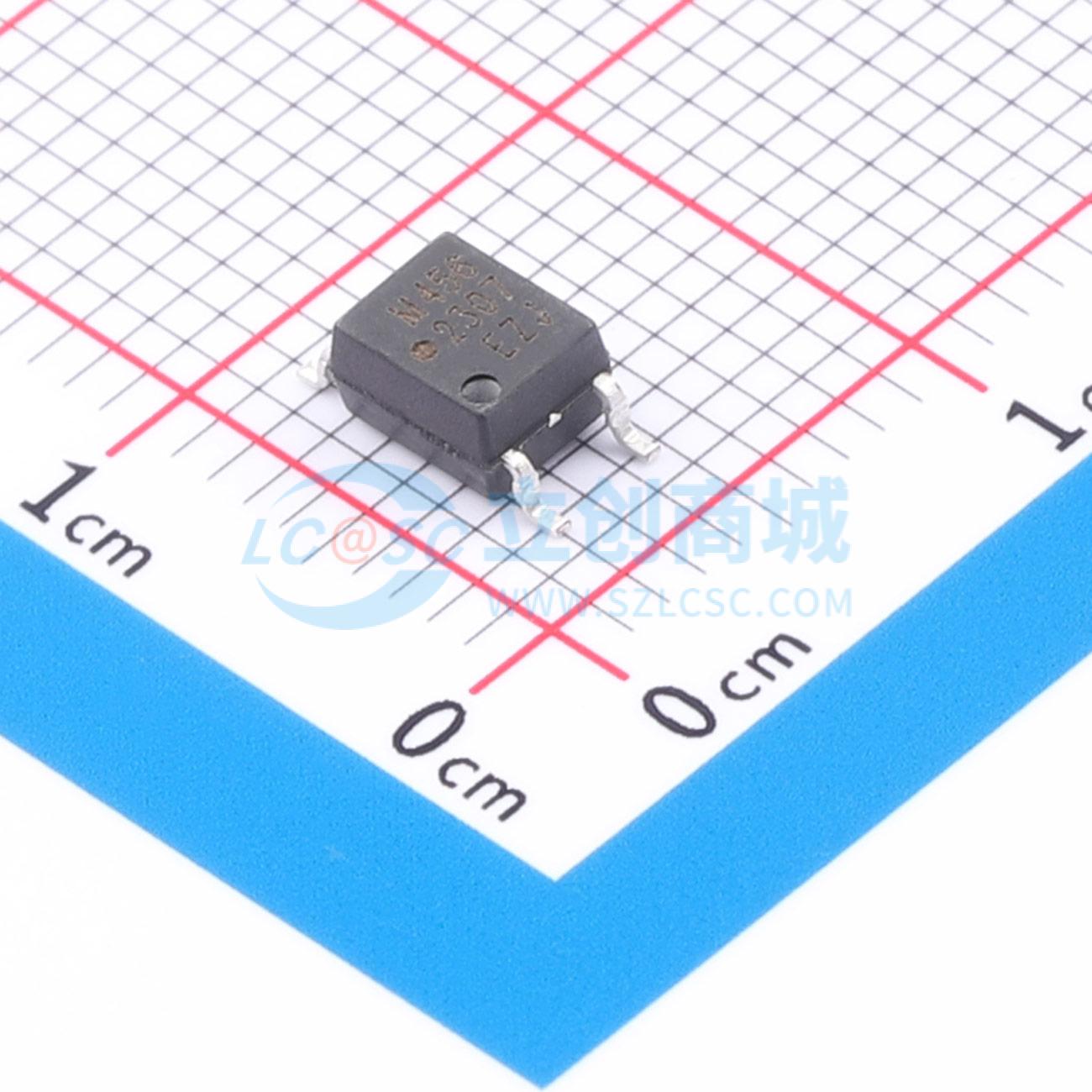

HCPL-M456-000E
小外形5引脚智能功率模块光耦合器，适用于IPM隔离和IGBT/MOSFET栅极驱动
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Broadcom(博通)
- 商品型号
- HCPL-M456-000E
- 商品编号
- C7201544
- 商品封装
- SOIC-5-175mil
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~30V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 30kV/us | |
| 传输速率 | - | |
| CTR-电流传输比 | 44% | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+100℃ | |
| 传播延迟 tpLH | 550ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 400ns | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 15mA | |
| 耗散功率(Pd) | 145mW | |
| 输出电压 | - | |
| 正向压降(Vf) | 1.5V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 20mA | |
| 功能特性 | - |
