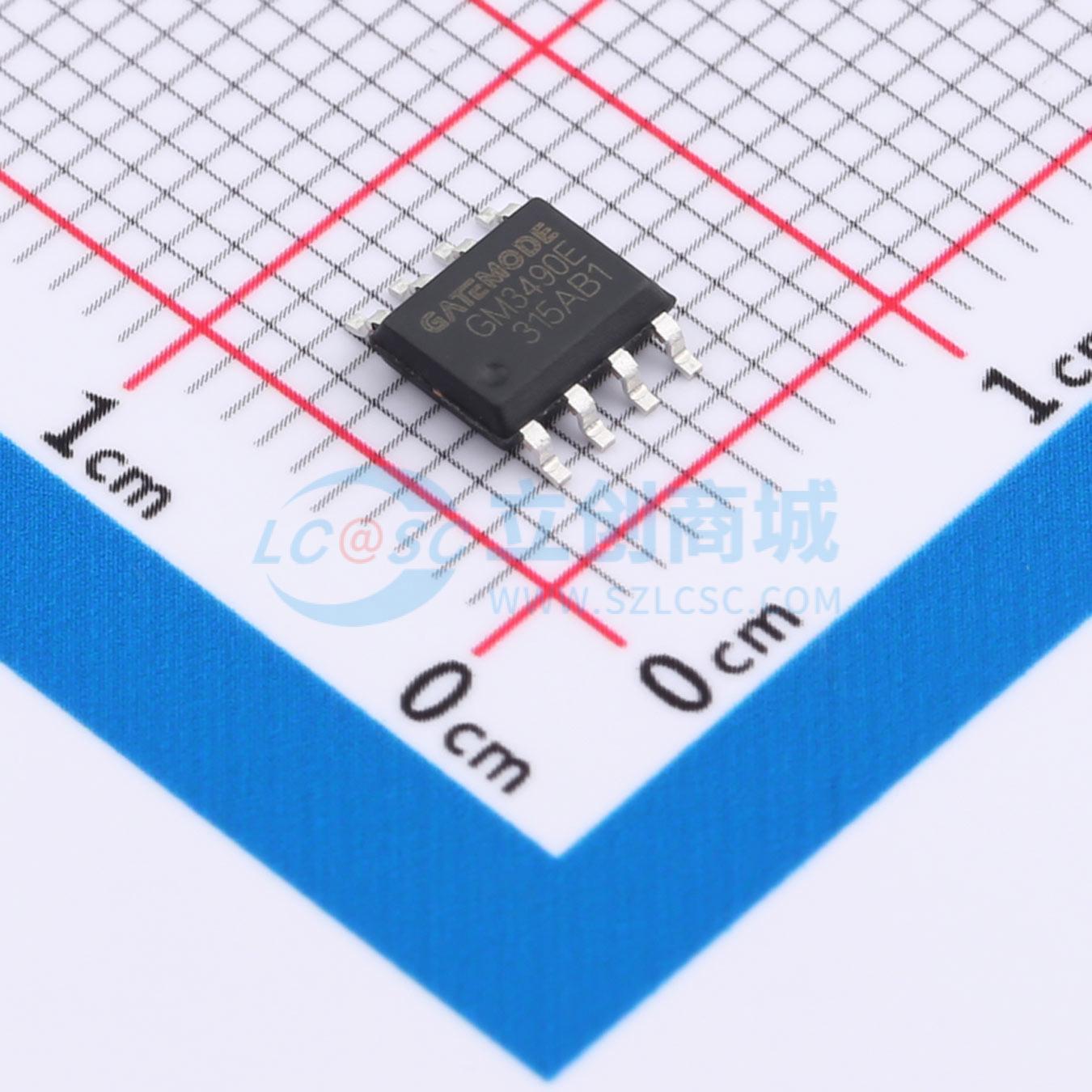

GM3490E

RS-485/RS-422收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 3.0V-5.5V供电，±15kV静电保护、128节点、10Mbps，全双工RS485/RS422芯片
品牌名称: GATEMODE(捷茂微)
商品型号: GM3490E
商品编号: C7187304
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.24152克(g)

商品参数

商品概述

用于RS-485/RS-422 通信的GM3490E 是一款3.3V 全双工通信的10Mbps 高速收发器，其包含一路驱动器和一路接收器。具有 ±15kV 人体模式ESD 保护以及失效保护电路，当接收器输入开路或短路时，确保接收器输出逻辑高电平。如果挂接在终端匹配总线上的所有发送器都禁用（高阻），接收器将输出逻辑高电平。GM3490E 驱动器不限制摆率，能够保证高达10Mbps 的通信速率。GM3490E 其接收器具有1/4 单位负载输入阻抗，总线上可以挂接多达128 个收发器。

商品特性

宽电源范围，全双工
真正的失效保护接收器兼容于EIA/TIA-485
提供工业标准的8 引脚SOP 封装
3.3V电源54Ω满载条件下保证 >1.5V V_OD 电压
总线上允许挂接多达128个收发器
为RS-485/RS-422 A/B 引脚提供增强型ESD 保护
HBM 人体模式：±15kV
IEC 61000-4-2：接触放电±12kV空气放电±15kV

应用领域

工业控制网络
安防系统
照明系统
仪器仪表

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~5.5V
	数据速率	10Mbps

	属性	参数值
	节点数	128
	静电保护	±15kV
	工作温度	-40℃~+85℃
	静态电流	800uA
	通讯模式	全双工
