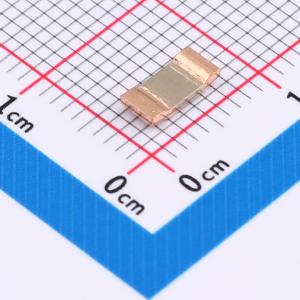

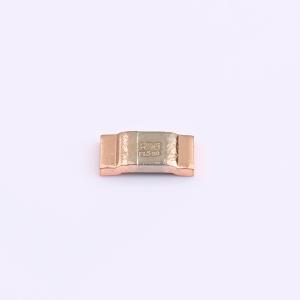

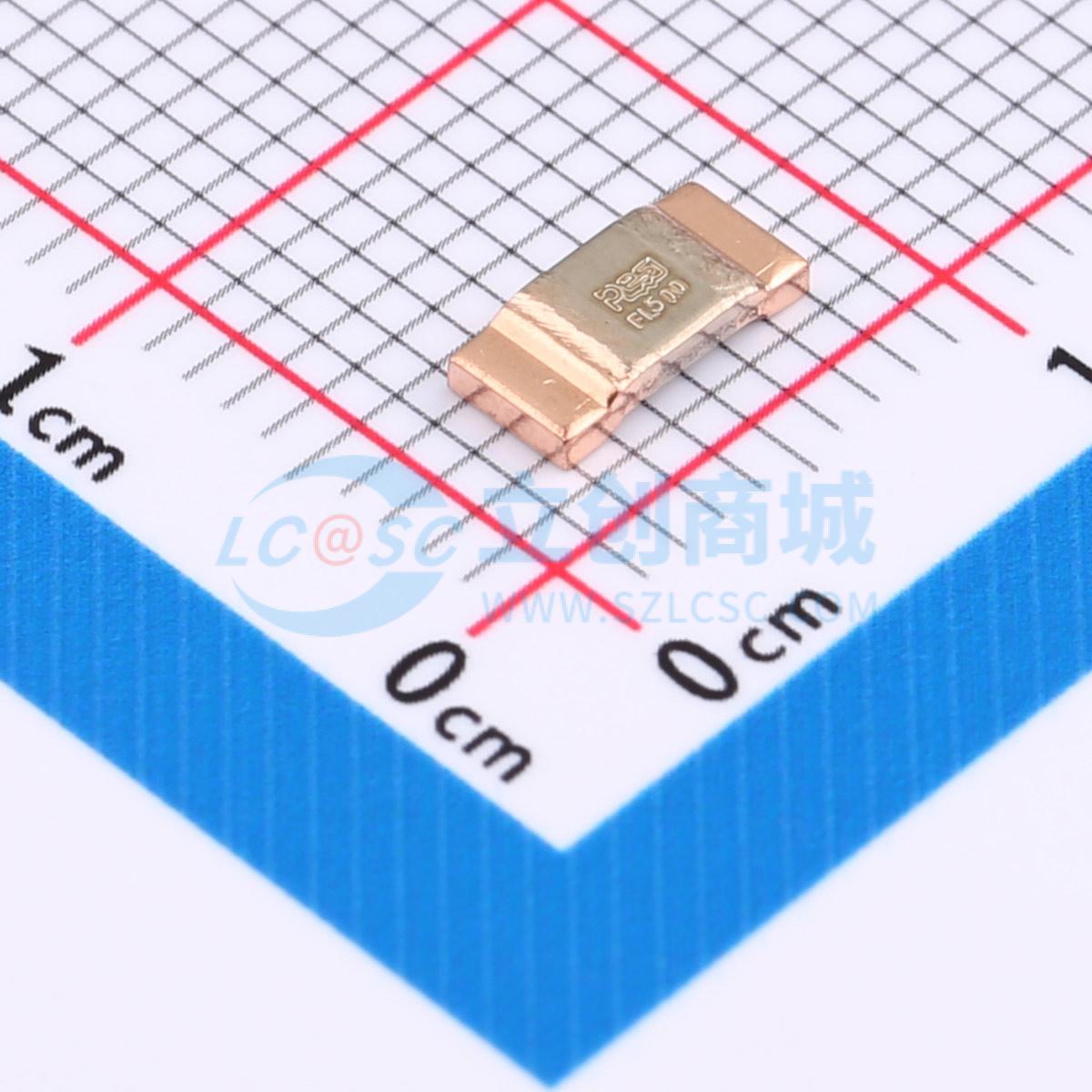

EBWM2512FL500S9

0.5mΩ ±1% 6W

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 高精密低电感纯合金检流电阻，Trimming Free无调阻技术，使用电子束焊技术焊接而成，高可靠性，符合AEC-Q200车规认证。适用于电流检测，汽车级的电流检测。
品牌名称: RESI(开步睿思)
商品型号: EBWM2512FL500S9
商品编号: C7178835
商品封装: 2512
包装方式: 编带
商品毛重: 0.19925克(g)

商品参数

商品概述

高精密低电感纯合金检流电阻采用开步电子自主开发的精密电阻合金经过精密加工后，利用开步电子独立设计制造的专用电子束焊接设备进行焊接。基于电阻合金一致性的控制能力，精密加工能力，以及高效焊接水平的完美结合，使得产品在冲压后无需调阻即可以达到最高±0.5%的目标精度。该系列在 -55°C~+170°C 范围内的温度系数可达±200ppm/°C 以内，电感＜3nH。“Trimming Free”技术避免了调阻后带来的额定电流损失，也避免了由于调阻缺口带来的电流聚集热点，极大的提升了产品的可靠性。同时，由于焊接质量的提升，显著的降低了产品的热电势，提高了产品的长期稳定性。本系列产品从原材料，到核心装备，核心工艺均实现了自主可控，质量稳定，交付及时。

商品特性

阻值范围 0.3mΩ~1mΩ
最高精度±0.5%
温度系数 ±200ppm/°C
额定电流 77A~140A
电感＜3nH
Trimming Free 技术，无需调阻
避免调阻后额定电流损失
避免调阻缺口带来的电流聚集热点
提升产品可靠性
降低产品热电势
提高产品长期稳定性
原材料、核心装备、核心工艺自主可控
质量稳定，交付及时

应用领域

汽车电子、精密电源、化成分容、电动工具、医疗设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电流采样电阻/分流器
	电阻类型	分流器
	阻值	0.5mΩ
	精度	±1%

	属性	参数值
	功率	6W
	温度系数	±200ppm/℃
	安装方式	贴片
