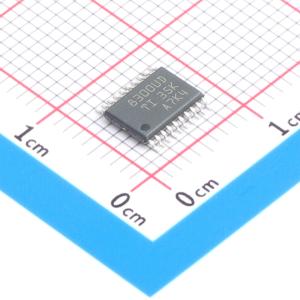

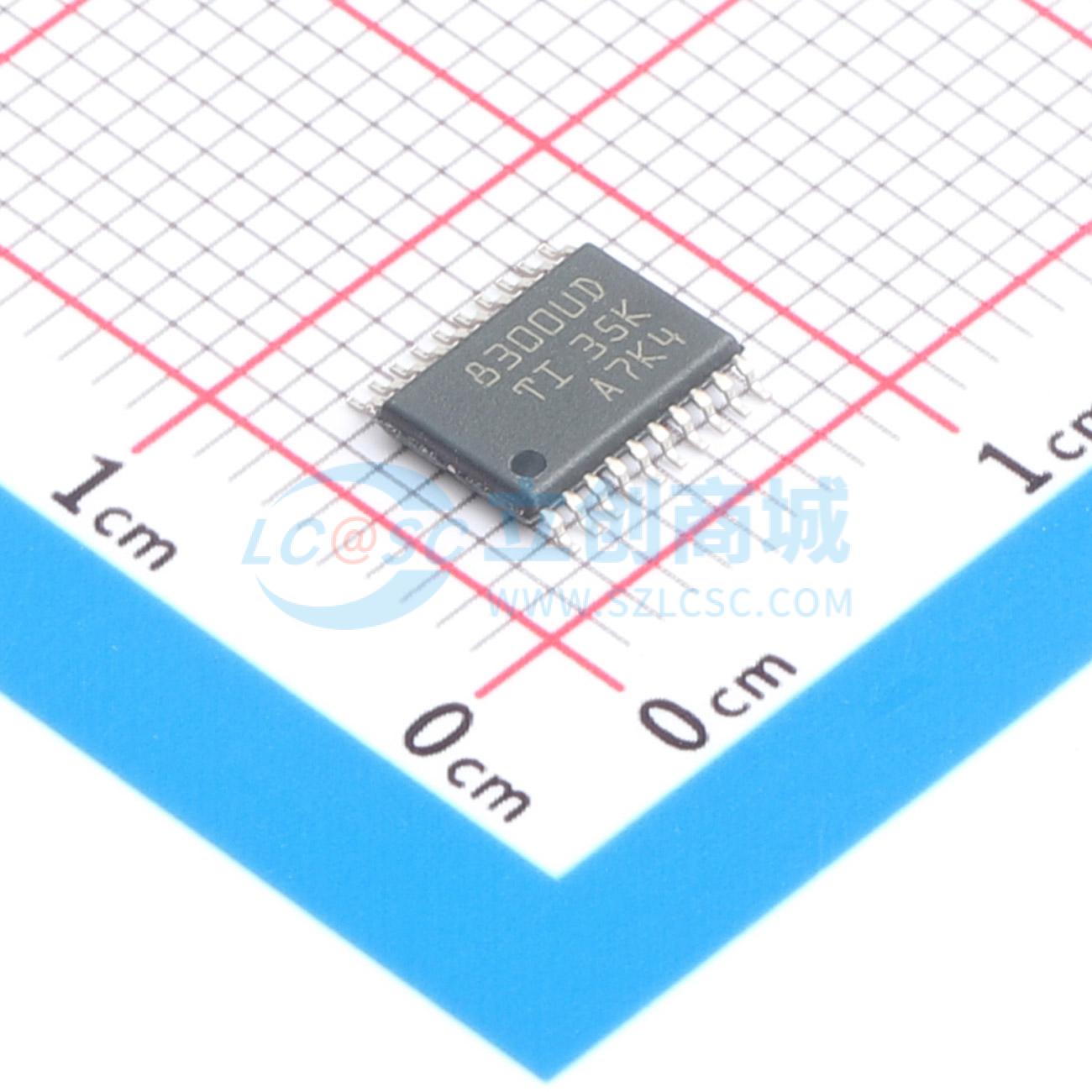

DRV8300UDPWR

DRV8300U: 100V三相无刷直流电机栅极驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV8300U 具有自举二极管和增强型 UVLO 保护的 100V（最大值）简单三相栅极驱动器
品牌名称: TI(德州仪器)
商品型号: DRV8300UDPWR
商品编号: C7172549
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.184356克(g)

商品参数

商品概述

100V三相半桥栅极驱动器 – 驱动N沟道MOSFET（NMOS） – 栅极驱动器电源（GVDD）：5 - 20V – MOSFET电源（SHx）支持高达100V 集成自举二极管（DRV8300UD器件）支持反相和同相INLx输入自举栅极驱动架构 – 750mA源电流 – 1.5A灌电流支持多达15S电池供电应用更高的BSTUV（典型值8V）和GVDDUV（典型值7.6V）阈值，以支持标准MOSFET SHx引脚漏电流低（<55μA） BSTx绝对最大电压高达125V 支持SHx上高达 - 22V的负瞬变内置交叉导通防护 QFN封装变体可通过DT引脚调节死区时间 TSSOP封装变体固定插入200ns死区时间支持3.3V和5V逻辑输入，绝对最大20V 典型传播延迟匹配为4ns 采用紧凑的QFN和TSSOP封装通过功率模块实现高效系统设计集成保护功能 – BST欠压锁定（BSTUV）、GVDD欠压（GVDDUV）

商品特性

100V三相半桥栅极驱动器
驱动N沟道MOSFET（NMOS）
栅极驱动器电源（GVDD）：5 - 20V
MOSFET电源（SHx）支持高达100V
集成自举二极管（DRV8300UD器件）
支持反相和同相INLx输入
自举栅极驱动架构
750mA源电流
1.5A灌电流
支持多达15S电池供电应用
更高的BSTUV（典型值8V）和GVDDUV（典型值7.6V）阈值，以支持标准MOSFET
SHx引脚漏电流低（<55μA）
BSTx绝对最大电压高达125V
支持SHx上高达 - 22V的负瞬变
内置交叉导通防护
QFN封装变体可通过DT引脚调节死区时间
TSSOP封装变体固定插入200ns死区时间
支持3.3V和5V逻辑输入，绝对最大20V
典型传播延迟匹配为4ns
采用紧凑的QFN和TSSOP封装
通过功率模块实现高效系统设计
集成保护功能
BST欠压锁定（BSTUV）、GVDD欠压（GVDDUV）

应用领域

电动自行车、电动滑板车和电动交通工具
风扇、泵和伺服驱动器
无刷直流（BLDC）电机模块和永磁同步电机（PMSM）
无绳园艺和电动工具、割草机
无绳吸尘器
无人机、机器人和遥控玩具
工业和物流机器人

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	三相；半桥
	负载类型	MOSFET
	驱动通道数	3
	灌电流(IOL)	1.5A
	拉电流(IOH)	750mA

	属性	参数值
	工作电压	8.7V~20V
	上升时间(tr)	24ns
	下降时间(tf)	12ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃
	静态电流(Iq)	800uA
