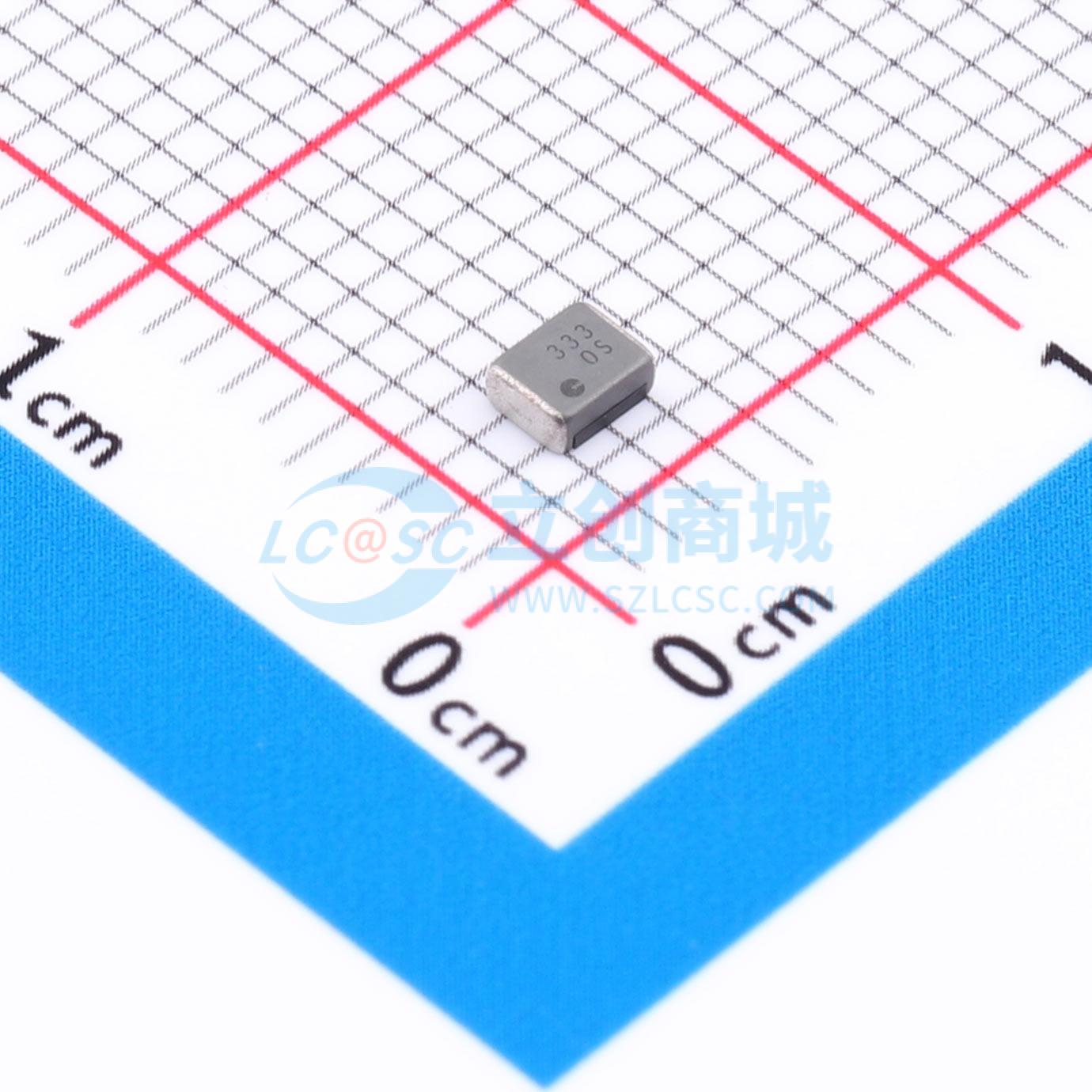

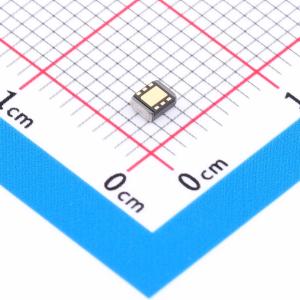

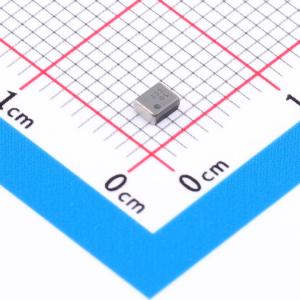

XCL103D333CR-G

内置电感的微型升压式DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: XCL102/XCL103系列是一款同步升压微型DC/DC转换器，它将电感和控制IC集成在一个小巧的封装（2.0mmx2.5mm，h = 1.0mm）中。仅需外接两个电容即可配置出稳定的升压电源。内置线圈简化了电路，减少了因电路布线导致的噪声和其他运行问题。0.65V至6.0V的宽工作电压范围使其能够支持需要内部固定输出电压（2.2V至5.5V）的应用。可选择PWM控制（XCL102）或自动PWM/PFM切换控制（XCL103）。当器件进入待机模式时，XCL102D/XCL103D型号通过CL放电功能可快速释放输出电容（CL）上的电荷，从而防止应用故障。XCL102/XCL103E型号能够驱动实时时钟等。
品牌名称: TOREX(特瑞仕)
商品型号: XCL103D333CR-G
商品编号: C7158885
商品封装: TDFN-6-EP(2x2.5)
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	升压型
	输出通道数	1
	工作电压(Vin)	900mV~6V
	输出电压精度	±2%
	输出电压(Vout)	3.234V~3.366V
	输出电流(最大值)	350mA
	输出功率	-

商品概述

XCL102/XCL103系列是一款同步升压微型DC/DC转换器，它将电感和控制IC集成在一个小巧的封装（2.0mmx2.5mm，h = 1.0mm）中。仅需外接两个电容即可配置出稳定的升压电源。内置线圈简化了电路，减少了因电路布线导致的噪声和其他运行问题。0.65V至6.0V的宽工作电压范围使其能够支持需要内部固定输出电压（2.2V至5.5V）的应用。可选择PWM控制（XCL102）或自动PWM/PFM切换控制（XCL103）。当器件进入待机模式时，XCL102D/XCL103D型号通过CL放电功能可快速释放输出电容（CL）上的电荷，从而防止应用故障。XCL102/XCL103E型号能够驱动实时时钟等。

应用领域

便携式设备
- 美容与保健设备
- 可穿戴设备
- 游戏与爱好用品
电脑外设
使用约3节碱性电池、约3节镍氢电池、1节锂电池和1节锂离子电池的固定输出电压设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	转换效率	86%
	开关频率	3MHz
	特性	过流保护；短路保护
	长度	2.5mm
	宽度	2mm
	高度	1mm
	工作温度	-40℃~+85℃
