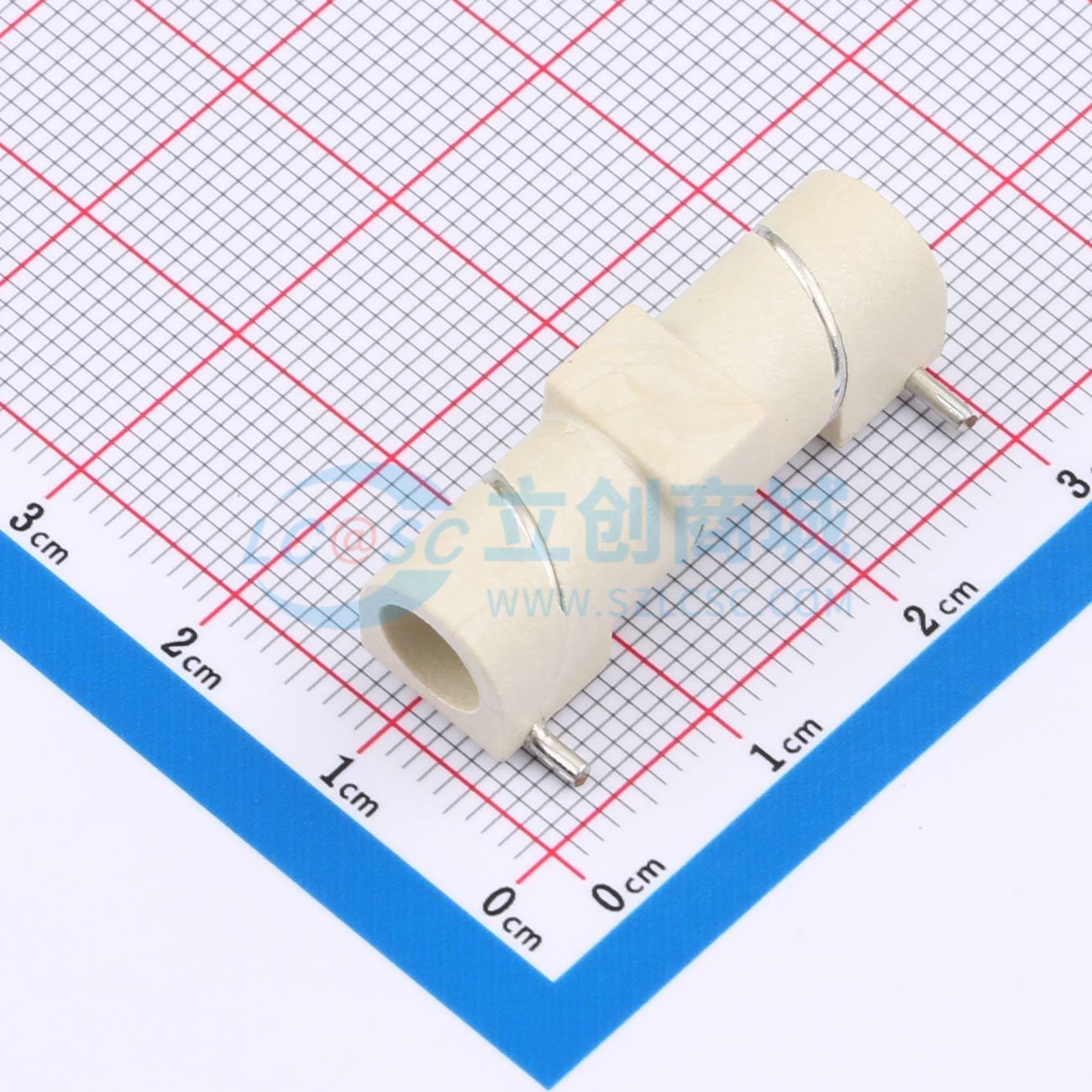

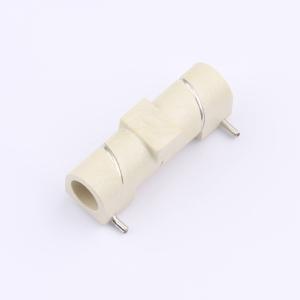

860-930MHz 嵌入式螺旋天线

描述

860-930MHz嵌入式螺旋天线860-930MHz阻抗 50欧姆塑料支撑螺旋天线长度 29.5毫米增益 2dBiPCB表面贴装符合RoHS标准应用:- 868MHz和915MHz ISM频段系统- 物联网系统- 计量、自动化- 安防、监控- 遥控器、玩具电气规格:- 天线类型: 螺旋单极- 频率: 860-930MHz- 标称阻抗: 50Ω- VSWR: 最大2.5- 辐射模式: 全向- 增益: 2 dBi- 效率: 65%- 极化: 线性- 功率承受: 2W机械规格:- 总长度: 29.5毫米- 重量: 2.52克- 天线颜色/材料: 白色- 固定系统: 表面贴装+胶水- 推荐胶水: Resinlab EP1320LV 黑色- 焊膏厚度: 最小0.15毫米- MSL: 3固定系统建议:1. SMD工艺2. 焊膏厚度: 最小0.15毫米3. 需要使用胶水, 推荐胶水: Resinlab EP1320LV 黑色, 使用方法和位置见下方推荐区域。W3136 SMD螺旋天线的PWB布局:- PWB地线隔离区(顶部): 40X9.5毫米- PWB地线隔离区(底部): 40X9.5毫米- PWB焊盘尺寸在顶层铜箔上- 脉冲PWB尺寸: 121X40毫米, 厚度1.0毫米, 可根据客户需求使用其他尺寸的板回流焊接工艺建议:- 建议焊膏印刷模板厚度为0.15 - 0.25毫米。- 最高焊接温度不应超过260℃。- 回流焊接过程的温度曲线建议见图1和图2。- 加热方式: 控制热风对流- 预热时平均温度梯度: 2.5 ℃/s- 浸泡时间: 2-3分钟- 回流时最大温度梯度: 3 ℃/s- 温度高于217 ℃的时间: 最长30秒- 回流峰值温度: 230 ℃持续10秒- 冷却时温度梯度: 最大-5 ℃/s包装:- 总件数: 230PCS- 卷轴: 13/44- 包装数量: 200PCS- 10个侧孔的累积公差不得超过±0.2毫米- 材料规格: PS黑色防静电, 厚度0.50毫米- 13英寸(100)轴卷轴包装长度: 4.6米（前端气袋长度: 0.33米, 零件包装长度: 4米, 后端空包长度: 0.33米）- 13英寸(100)轴卷轴包装组件总数: 230 (前端气袋数量: 15, 实际包装零件数量: 200, 后端空包数量: 15)- 卷轴内总共有200 PCS- 卷轴尺寸: 330MM [13英寸]- 每个包装盒内有2个卷轴- 包装盒尺寸: 350X350X120毫米

品牌名称

PULSE(普思)

商品型号

W3136

商品编号

C7150165

包装方式

编带

商品毛重

3.733333克(g)
