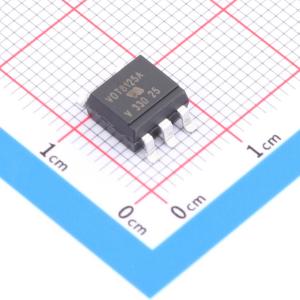

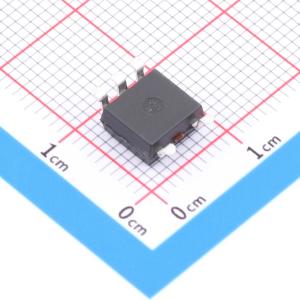

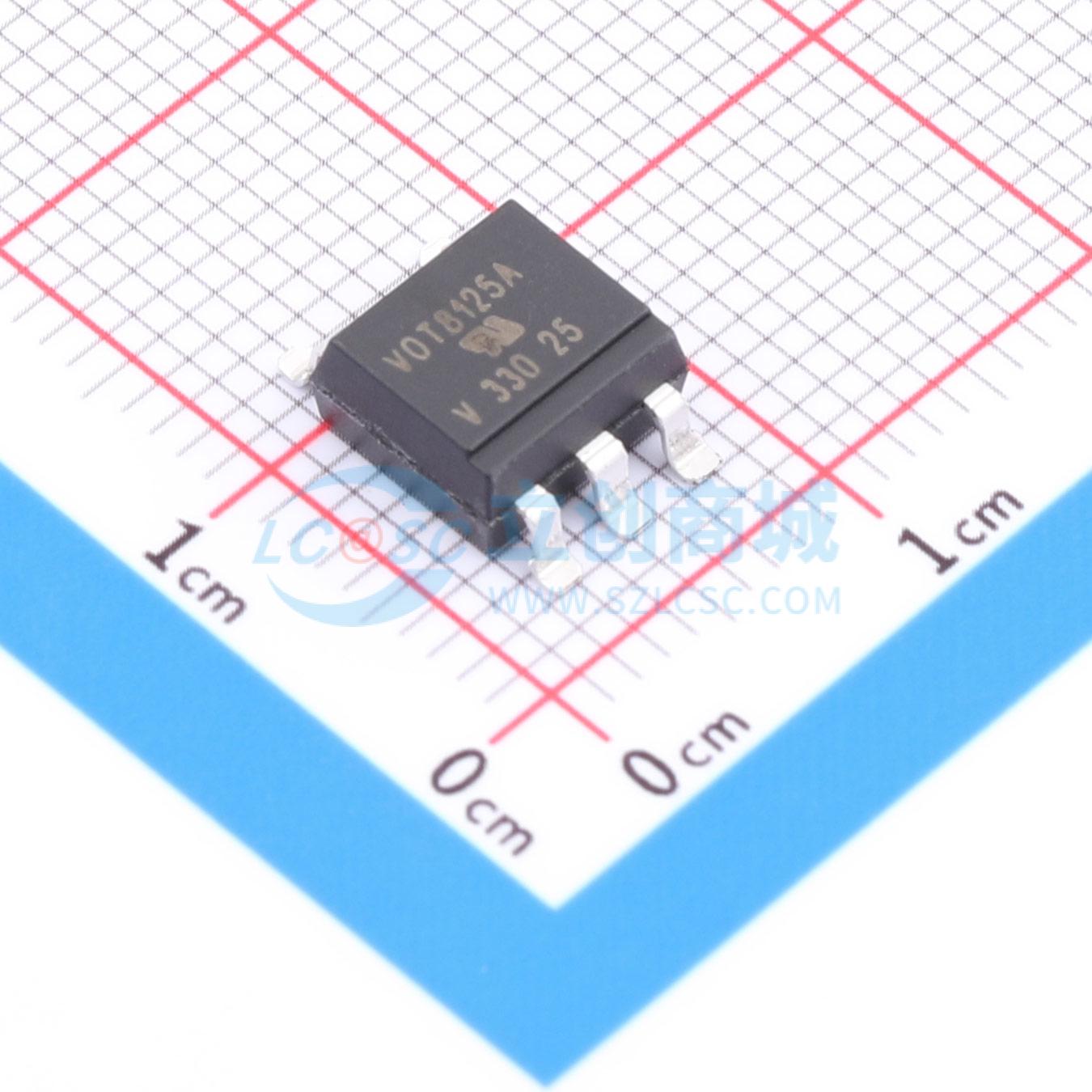

VOT8125AB-T

双向可控硅无 1

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 由与光敏三端双向可控硅光耦合的砷化镓红外发光二极管组成，采用 DIP-6 封装，输出端具有高隔离距离。可将低压逻辑与 120VAC、240VAC 和 380VAC 线路隔离，以控制阻性、感性或容性负载，包括电机、螺线管、高电流晶闸管或三端双向可控硅以及继电器。
品牌名称: VISHAY(威世)
商品型号: VOT8125AB-T
商品编号: C7149092
商品封装: SMD-6P
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

VOT8125A 由一个 GaAs 红外发光二极管光学耦合到一个光敏双向可控硅，封装在具有高隔离距离的 DIP-6 封装中。VOT8125A 可将低压逻辑与 120VAC、240VAC 和 380VAC 线路隔离开来，以控制电阻性、电感性或电容性负载，包括电机、电磁阀、大电流晶闸管或双向可控硅以及继电器。

应用领域

固态继电器中的电源TRIAC驱动器
三相交流设备
电机控制
工业控制
白色家电/家用设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	可控硅输出光耦
	可控硅类型	双向可控硅
	过零功能	无
	正向压降(Vf)	1.2V
	输出电流(It(rms))	100mA
	隔离电压(Vrms)	5kV
	正向电流	20mA
	负载电压	800V

	属性	参数值
	静态dv/dt	1000V/us
	通道数	1
	工作温度	-40℃~+110℃
	耗散功率(Pd)	330mW
	端子数	6
	保持电流(Ih)	400uA
	浪涌电流	1A
