- 引脚图
- 焊盘图

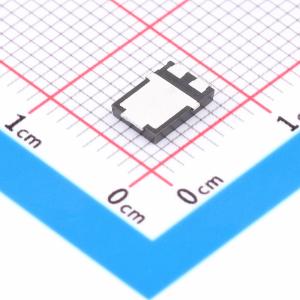

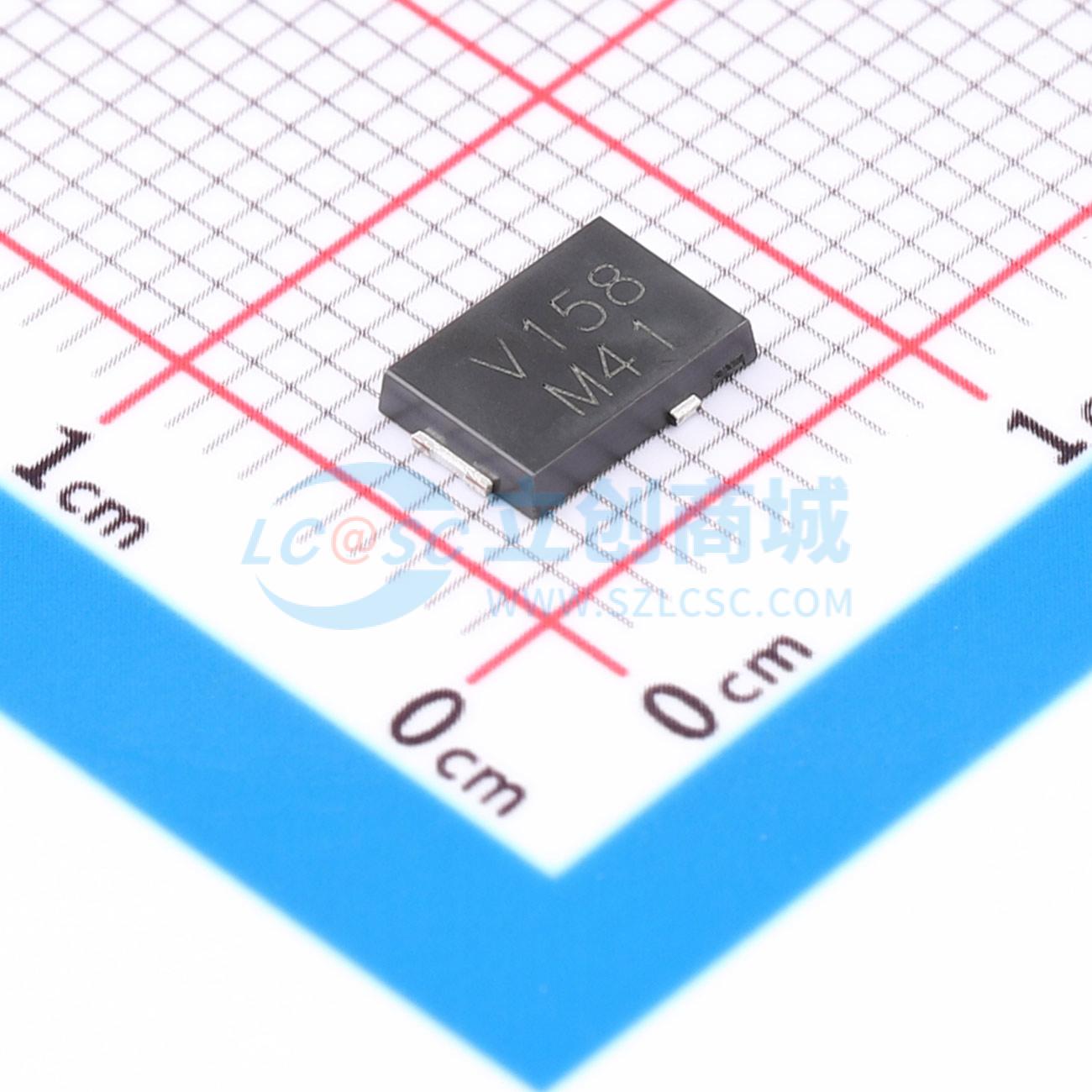

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 660mV@15A | |
| 直流反向耐压(Vr) | 80V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 15A | |
| 反向电流(Ir) | 1.2mA@80V | |
| 工作结温范围 | -40℃~+150℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 220A |
商品特性
- 非常低的外形 - 典型高度为1.1mm
- 非常适合自动贴装
- 采用沟槽MOS肖特基技术
- 正向压降低，功率损耗低，运行效率高
- 符合J-STD-020标准的MSL 1级，LF最大峰值为260°C
- 可提供符合AEC-Q101标准的产品
- 汽车订购代码；基础型号为NHM3
应用领域
适用于低压高频逆变器、续流、DC/DC转换器和极性保护应用。
