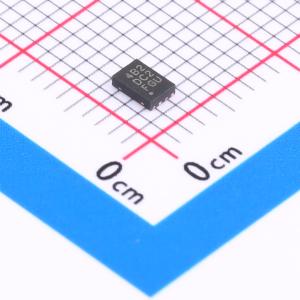

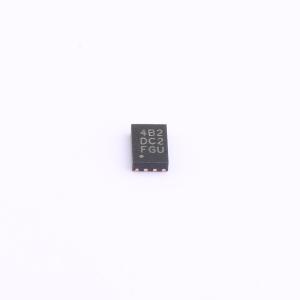

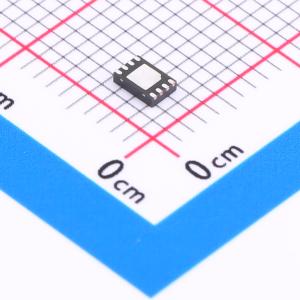

温馨提醒：图片仅供参考，商品以实物为准

TSE2004GB2C0NCG8

集成4Kbit EEPROM的DDR4温度传感器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 数字温度传感器配有多个用户可编程寄存器，为温度传感应用提供最大的灵活性。用户可编程寄存器指定临界、上下温度限制以及滞后设置。这些限制和滞后值用于将温度事件从芯片传输到系统。这种通信通过具有开漏配置的 EVENT_n 引脚完成
品牌名称: RENESAS(瑞萨)/IDT
商品型号: TSE2004GB2C0NCG8
商品编号: C7127859
商品封装: VFQFPN-8(2x3)
包装方式: 编带
商品毛重: 0.32克(g)

商品参数

	属性	参数值
	接口类型	I2C；SMBus
	温度转换时间	125ms
	温度分辨率	-
	工作温度	-
	功能特性	温度阈值监测；硬件比较器/独立温控输出；可配置温度输出；片内非易失参数存储

商品概述

TSE2004GB2C0数字温度传感器配有多个用户可编程寄存器，为温度传感应用提供了极大的灵活性。用户可编程寄存器可指定临界、上限和下限温度，以及迟滞设置。这些限值和迟滞值用于将芯片的温度事件传达给系统。这种通信通过EVENT_n引脚完成，该引脚采用开漏配置。用户可以选择将EVENT_n引脚极性设置为用于恒温器操作的低电平或高电平有效比较器输出，或设置为基于微处理器系统的温度事件中断输出。该传感器采用行业标准的2线I²C/SMBus串行接口，允许在总线上控制多达八个设备。该部件中的4Kbit（512字节）串行EEPROM存储器分为两页，每页256字节，总存储容量为512字节。每页由两个128字节的块组成。该设备可以选择性地锁定四个128字节块中任意或所有块的数据。

商品特性

符合JEDEC TSE2004av设备规范（JEDEC标准第21 - C号，第4.1.6节）
温度传感器加512字节串行EEPROM
用于SPD的512字节串行EEPROM
单电源：2.2V至3.6V
精确的超时支持，满足严格的SMBus规范：25ms（最小），35ms（最大）
温度传感器和EEPROM支持超时，所有模式均支持超时：温度传感器和EEPROM的活动模式；EEPROM待机或温度传感器关闭；EEPROM待机且温度传感器关闭
总线输入具有施密特触发器和噪声过滤功能
2线串行接口：10kHz至1MHz（最大）I²C™/SMBus™
可用封装：8 - DFN，2.0×3.0×0.75mm
温度转换为数字数据
采样率最大为125ms
可选0、1.5℃、3℃、6℃迟滞
可编程分辨率从0.0625℃至0.5℃
精度：在+75℃至+95℃范围内，典型值为0.5℃，最大值为±1.0℃；在+40℃至+125℃范围内，典型值为±1.0℃，最大值为±2.0℃；在 - 40℃至+125℃范围内，典型值为±2.0℃，最大值为±3.0℃
所有128字节块均有独立的可逆软件数据保护
支持字节和页（最多16字节）写操作
自定时写周期
自动地址递增
随机和顺序读模式

应用领域

DIMM模块（DDR3、DDR4）、服务器、笔记本电脑、超便携设备、个人电脑、工业温度监测器、硬盘驱动器及其他个人电脑外设

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	温度传感器
	检测温度	-40℃~+125℃
	精度	±3℃
	工作电压	2.2V~3.6V
	待机电流	100uA
