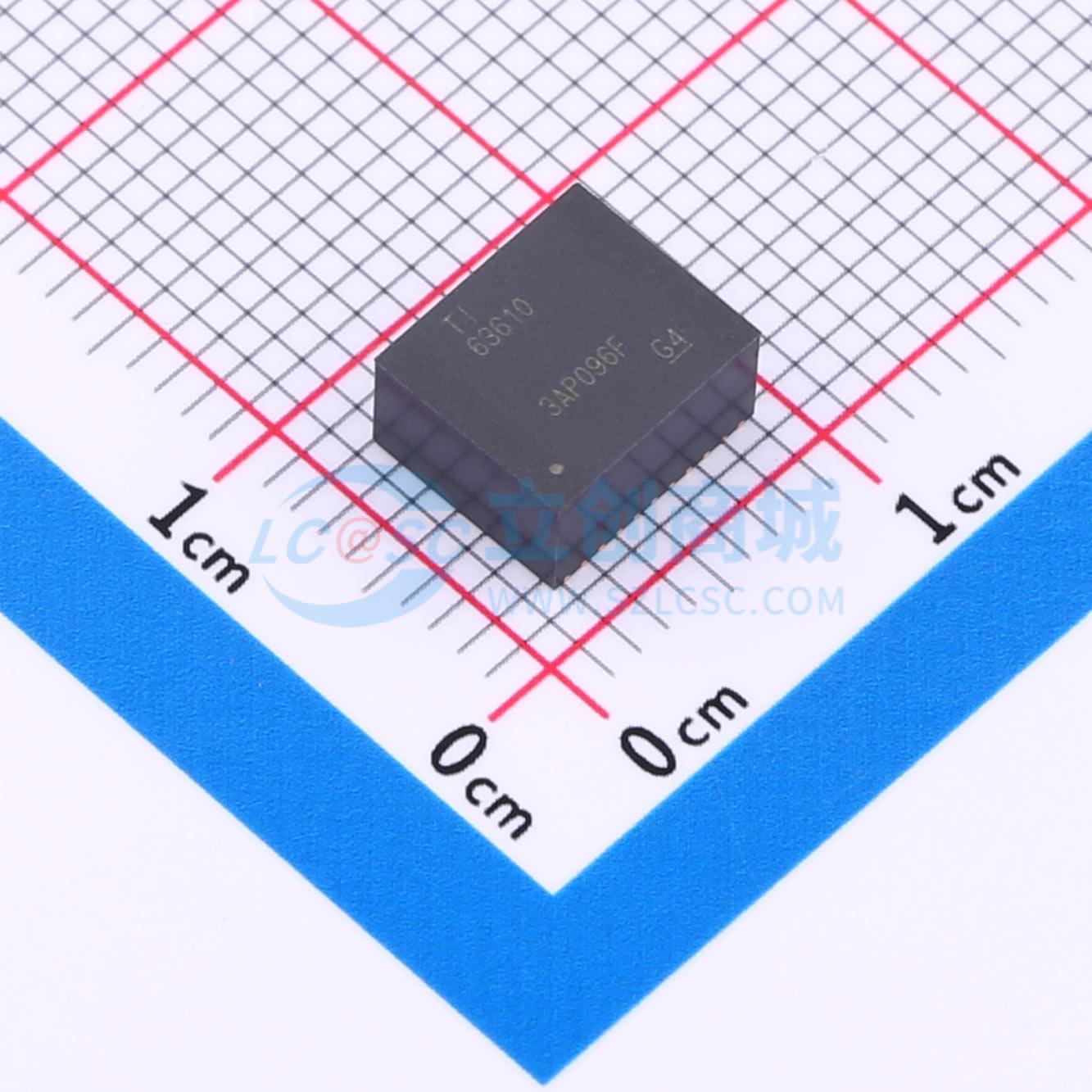

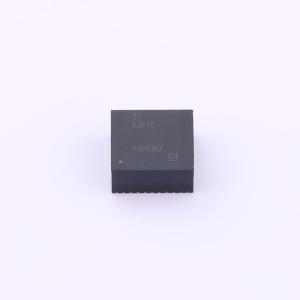

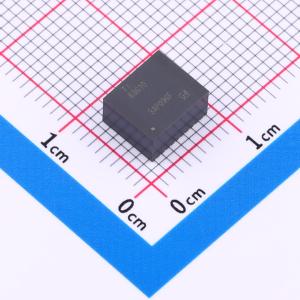

TPSM63610RDFR

3V至36V输入、1V至20V输出同步降压型DC/DC电源模块

描述: 源于同步降压模块系列，是高度集成的36-V、8-A DC/DC解决方案，在增强型HotRod™ QFN封装中集成了功率MOSFET、屏蔽电感和无源元件。模块的VIN和VOUT引脚位于封装角落，便于优化输入和输出电容的放置。模块下方的四个较大散热焊盘，使布局简单，便于制造操作。输出电压范围为1V至20V，旨在以小PCB尺寸快速轻松地实现低EMI设计
品牌名称: TI(德州仪器)
商品型号: TPSM63610RDFR
商品编号: C7125816
商品封装: B3QFN-22(6.5x7.5)
包装方式: 编带
商品毛重: 0.874克(g)

商品参数

商品概述

TPSM63610 是一款高度集成的 36V、8A DC/DC 解决方案，源自同步降压模块系列。它将功率 MOSFET、屏蔽电感器和无源元件集成在增强型 Hotrod QFN 封装中。该模块的 VIN 和 VOUT 引脚位于封装的角上，以优化输入和输出电容的放置。模块下方有四个较大的散热焊盘，便于布局和制造过程中的处理。

TPSM63610 的输出电压范围为 1V 至 20V，旨在在一个小 PCB 占板面积内快速轻松地实现低 EMI 设计。整个解决方案仅需四个外部组件，并且消除了磁性和补偿元件的选择过程。

尽管 TPSM63610 模块设计用于空间受限应用中的小型化和简单性，但它提供了许多确保稳健性能的功能：具有迟滞特性的精密使能功能，可调节输入电压 UVLO；电阻可编程开关节点斜率和扩频选项，以改善 EMI 性能。此外，还集成了 VCC、自举和输入电容，以提高可靠性和密度。该模块可以配置为在整个负载电流范围内保持恒定的开关频率（FPWM），或者配置为可变频率（PFM）以提高轻载效率。还包括一个 PGOOD 指示器，用于时序控制、故障保护和输出电压监测。

商品特性

多用途36V输入，8A输出同步降压模块
集成MOSFET、电感和控制器
可调输出电压范围从1V到20V
6.5毫米 x 7.5毫米 x 4毫米的包覆成型封装
结温范围为-40℃至125℃
频率可调范围从200kHz到2.2MHz
具备负输出电压能力
在整个负载范围内具有超高效率
峰值效率超过95%
通过外部偏置选项提高效率

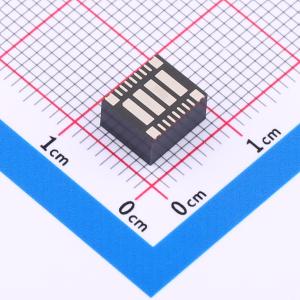

裸露焊盘以降低热阻
EVM θJA = 18.2 ℃/W
关断静态电流为0.6 μA（典型值）
极低的传导和辐射EMI特性
采用双输入路径和集成电容的低噪声封装，减少开关振铃
可通过电阻调节开关节点斜率
符合CISPR 11和32 Class B排放标准
适用于可扩展电源
与TPSM63608（36 V, 6 A）引脚兼容
内置保护特性以实现稳健设计
精确使能输入和开漏PGOOD指示器用于时序控制及VIN欠压锁定
过流和热关断保护
使用WEBENCH Power Designer创建基于TPSM63610的定制设计

应用领域

测试和测量
工厂自动化与控制
BUCK 和反相BUCK/BOOST电源供应器

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(1000个/圆盘，最小起订量 1000 个)

个

起订量：1000 个1000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	3V~36V
	输出电压精度	±1%
	输出电压(Vout)	1V~20V
	输出电流(最大值)	8A
	转换效率	95%

	属性	参数值
	静态电流(Iq)	8uA
	开关频率	400kHz
	特性	过流保护；过热保护
	长度	6.5mm
	宽度	7.5mm
	高度	4mm
	工作温度	-40℃~+125℃
