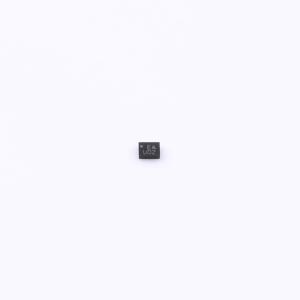

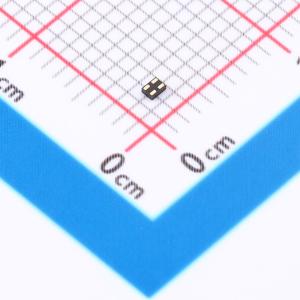

XC6240A2637R-G

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 用于支持CV充电二次电池的充电IC（0.8μA超低功耗稳压器）
品牌名称: TOREX(特瑞仕)
商品型号: XC6240A2637R-G
商品编号: C7123011
商品封装: USPN-4(0.9x1.2)
包装方式: 编带
商品毛重: 0.013克(g)

商品参数

商品概述

XC6240系列产品由稳压器组成，其电源电流低至0.8uA，可用于兼容恒压（CV）充电的可充电电池充电。即使考虑到电压波动，也不会超过可充电电池的恒压值，因此可以放心地进行充电。在输入端增加一个二极管，还可将从可充电电池流向稳压器的灌电流抑制至0.24uA，这有助于在不充电时大幅延长电池驱动时间。 CE功能可关闭稳压器输出，使IC进入关断状态，从而大幅降低电源电流。可用的封装类型包括SSOT - 24、USPN - 4和USP - 6B06，非常适合需要高密度安装的移动设备或需要薄型元件的智能卡等应用。

商品特性

兼容恒压充电的可充电电池
物联网设备
智能卡
工作电压范围：1.5V ~ 6.0V
输出电压：2.63V ± 1.5%
最大输出电流：150mA（限制值300mA）
压差：当输出电流为100mA时为450mV
低电源电流：0.8uA
输出引脚灌电流：0.24uA
待机电流：0.01uA
工作温度范围：-40°C ~ 85°C
保护功能：限流
输出电容：陶瓷电容
封装：SSOT - 24（2.00×2.10×1.10mm）、USPN - 4（0.90×1.20×0.40mm）、USP - 6B06（1.80×1.50×0.33mm）
环保：符合欧盟RoHS标准，无铅

应用领域

兼容恒压充电的可充电电池
物联网设备
智能卡

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	-
	工作电压	1.5V~6V
	最大充电电流	150mA
	充电饱和电压	2.7V

	属性	参数值
	放电截止电压	-
	电池类型	-
	电池节数	1
	工作温度	-40℃~+85℃
